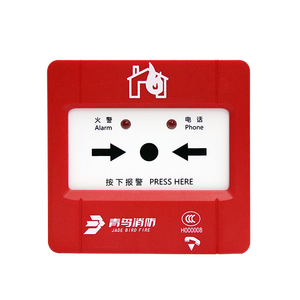

J-SAP-JBF4121B-P手动火灾报警按钮
产品特点
1.内置微处理器，采用 SMT 表面贴装工艺，可靠性高，一致性好；
2.应用于二总线系统，无极性要求，回路线应采用 ZR-RVS-2×1.5mm² 线型；
3.电子编码方式，可通过专用电子编码器编址；
4.操作简单，用手按下操作面板，即能实现向控制器报火警；
5.手动火灾报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙（与消火栓按钮相同）；
6.手动火灾报警按钮采用新的卡扣结构、超薄设计；
7.J-SAP-JBF4121B-P 带电话插孔，位于底端，为方便识别，在按钮正面标注有“ ”标识引导
性能参数
环境特性
工作温度：-10…+55℃
使用环境：室内型
相对湿度：≤ 95%( 无凝露 )
电气特性
工作电压：DC18V-28V，调制型 , 控制器提供
线 制：L1、L2 两总线，无极性
监视电流：≤ 0.3mA（24V）
报警电流：≤ 1mA（24V）
射频电磁场辐射抗扰度：30V/M
指示灯：监视状态瞬时闪亮，报警时红色常亮
电话指示灯：手报上的电话指示灯接入电话系统后会闪亮；
机械特性
外形尺寸：90mm×86mm×28.5mm（含底座）
通讯特性
编码方式：使用专用电子编码器
编码范围：1-200
最远传输距离：1500m（ZR-RVS-2×1.5mm²）
执行标准
GB19880-2005 《手动火灾报警按钮》
接线图
参考资料
文件:（21）J-SAP-JBF4121B手动火灾报警按钮 使用说明书V1.2.pdf
