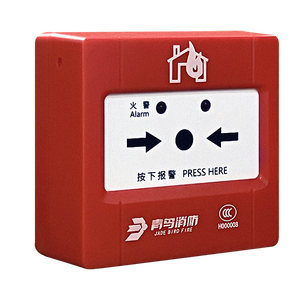

J-SAP-JBF5121手动火灾报警按钮
产品特点
采用分体式结构，易于施工、维护方便
报警后需要使用配套的专用钥匙进行复位
采用两线制，编址型，通讯距离1500m
使用专用电子编码器
可配接JBF-11SF 系列、JBF-11SF-C 系列、JBF51S 系列及JBF50 系列控制器
性能参数
环境特性
工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）
电气特性
工作电压：
产品型号JBF5121 ：DC18V-28V，调制型，
控制器提供；
监视电流： ≤ 0.3mA（DC24V）
报警电流： ≤ 1mA（DC24V）
射频电磁场辐射抗扰度： 30V/m
确认灯的状态有：
监视状态-红色闪亮，报警状态红色常亮
电话指示灯-接入电话系统后红色闪亮
机械特性
外壳材质： 塑料
外观： PANTONE Q510-2-3 红色
产品重量： 130g
外形尺寸： 90mm 长×86mm 宽×38mm 厚（含底座）
执行标准
GB 19880-2005《手动火灾报警按钮》
接线图
参考资料
文件:(40）JBF／ASM-J-SAP-JBF5121使用说明书V1.2.pdf
