一、灯具特点及注意事项
本系列灯具设计满足GB 17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
1. 远程指令控制、亮灯、灭灯功能；
2. 高光效LED光源，废损极低，但流驱动，发光稳定；
3. 完善的自动检测功能；
4. 灯具防护等级为IP65，防护方式采用密封胶圈和封胶方式，满足潮湿场合使用。
二、技术参数
| 1．额定电压： | DC36V | 6．工作方式： | 非持续型 |
| 2．主电功耗： | 36W | 7．亮度： | ≥50lm |
| 3．安装方式： | 配合支架安装 | 8．光源类型： | LED |
| 4．防护等级： | IP65 | 9．光源参数： | DC3.0V，0.5W |
| 5．应急时间： | 90min |
三、灯具外形和尺寸(单位：mm)

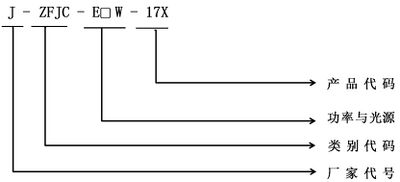

四、型号说明
五、工作原理
六、使用说明
1. 该灯具受集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
2. 本系列应急灯具必须和我公司配套的消防应急专用电源配合使用；不可独立使用。
七、灯具地址
1. 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
（8位）。
2. 编码地址：施工现场编号，使用编码器编入1-999（详细操作请参考"编码器说明书"）。
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。
注：
1. 禁止安装未记录地址码的灯具；
2. 灯具的编码操作需要与我司配套产品使用；
3. 使用编码器编注时，同一电源下，灯具编址不可重复。
八、接线及安装说明
集中电源集中控制型消防应急照明灯具，灯具为单侧供电且出厂配有支架，将灯具内的接线端子直接接入DC36V功率总线。（不要在灯架线路中接入任何驱动装置）。

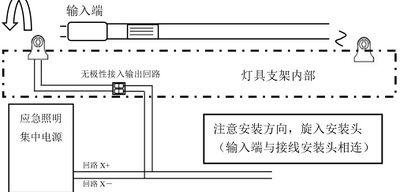

建议安装灯架时标注灯架接线端，方便灯具正确安装，如灯具安装方向错误会导致灯具无法正常工作。接线方法和安装方式：
灯具单侧供电，安装时应注意灯具的输入端（产品标签端）应与灯架的接线端安装头相连接（灯具输入端无极性）。
九、运输与贮存
1. 灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防嗮、防雨、防震等措施。
十、维修保养和常见问题
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
| 常见问题 | 解决方法 |
|---|---|
| 控制器显示灯具通讯故障 | 确保灯具安装方向、灯具接线、控制器系统中的ID号码正确 |
| 光源的更换方法 | 光源故障或损坏，联系专业维修工作人员进行更换 |
十一、注意事项
1. 使用前，请您务必详细阅读此说明书，方可接通电源；
2. 灯具必须和我公司配备的消防应急专用电源配合使用，不可独立使用。
3. 灯具调试完毕后，请接合上电源；除电源发生故障外，不可人为频繁停电。
4. 灯具供电为DC36V，属低压型，不可接入AC220V；应严格按照上述说明进行操作。
5. 产品必须由具有专业资格的人员进行安装、调试和维修作业，保内保外维修，均可以联系我公司售后服务部，用户不要自行拆开维修，以免发生意外；
6. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；
7. 本系列消防应急灯具为IP66消防应急照明灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配易导致的产品性能出现问题；
8. 如果您对安装或使用还有疑问，请向销售商咨询。
