J-ZFJC-E3W-16Q5A 集电照明灯
参考资料
检验报告
认证证书
一、概述
集中电源集中控制型消防应急照明灯具，是采用LED为光源的集中电源非持续型照明灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：
1. 远程指令控制、亮灯、灭灯功能；
2. 电路短路自恢复保护；
3. LED为光源，能耗极低；
4. 恒流LED驱动，发光稳定；
5. 带独立地址编码，完备的自动检测功能。
二、主要产品参数
1. 额定电压：DC36V或DC24V
2. 主电功耗：3W、5W
3. 光源类型：LED
4. 应急时间：≥90min
5. 光源参数：DC2.8V-DC3.4V；0.5W

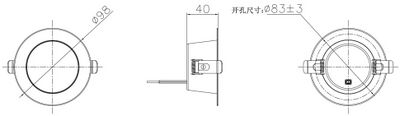

三、灯具外形和尺寸(单位：mm)
四、工作原理

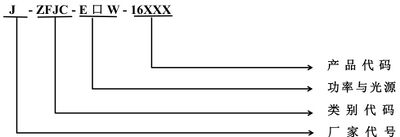

五、型号说明
六、使用说明
1. 工作状态：该系列照明灯具正常处于熄灭状态，当发生紧急情况时，灯具转入应急状态，即应急点亮。
2. 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损坏。
3. 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。
4. 按照安装使用说明书接入电源后，A型应急电源手动/自动切换时，灯具自动点亮；系统正常运行后，控制器可正确显示其实时状态和运行情况。
七、灯具地址
1. 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
（8位）
2. 编码地址：需现场编址，使用编码器编入1-999（详细操作请参考JBF编码器说明书）
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存疑，用于后期的系统调试。
注：
1. 禁止安装未记录地址码的灯具；
2. 灯具的编码操作需要与我司配套产品使用；
3. 使用编码器编址时，同一电源下，灯具编址不可重复。

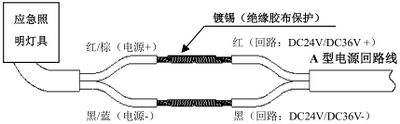

八、灯具接线图
九、安装方法
警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
1. 根据图纸设计位置，按照外形尺寸图建议开孔尺寸开孔；
2. 依照接线标签示意，将灯具引出线与电源线连接好，安装固定牢靠。
十、维护保养
1. 本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外。
2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。
3. 尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
十一、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 单台灯具通讯故障 | 1、供电电源原因 2、ID号错误 |
1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号码是否正确。 |
| 应急启动后，灯具未点亮 | 线路故障、供电电源故障 | 检查灯具接线、测量接线处电压是否DC24V或DC36V |
十二、安全使用注意事项
1. 使用前，请您务必详细阅读本说明书后，方可接通电源；
2. 本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外；
3. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；
4. 本系列消防应急灯具为IP30消防应急照明灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
5. 如果您对安装或使用还有疑问，请向销售商咨询。
