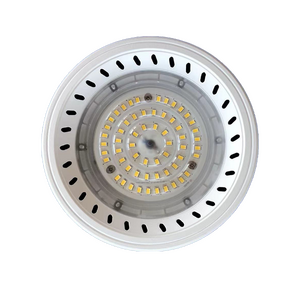

J-ZFJC-E50W-18Z17LA B型灯
参考资料
文件:J-ZFJC-E50W-18Z17LA B型灯 使用说明书.pdf
检验报告
文件:J-ZFJC-E50W-18Z17LA B型灯 检验报告.pdf
认证证书
文件:J-ZFJC-E50W-18Z17LA B型灯 认证证书.pdf
高清图片
文件:J-ZFJC-E50W-18Z17LA高清图片.zip
本产品适用于：J-ZFJC-E15W-18Z12A、J-ZFJC-E15W-18Z12LA
J-ZFJC-E20W-18Z13A、J-ZFJC-E20W-18Z13LA
J-ZFJC-E25W-18Z14A、J-ZFJC-E25W-18Z14LA
J-ZFJC-E30W-18Z15A、J-ZFJC-E30W-18Z15LA
J-ZFJC-E40W-18Z16A、J-ZFJC-E40W-18Z16LA
J-ZFJC-E50W-18Z17A、J-ZFJC-E50W-18Z17LA
一、灯具特点及注意事项
本系列灯具设计满足GB17945-2010《消防应急照明和疏散指示系统》要求。灯具采用6线制，电源三线（火线、零线、地线），通信两线（总线输出+、总线输出-），强启线（需要时接入），灯具需要专用电源使用。灯具通信信号采用无极性低压（24V或36V）通信，通信端严禁接入AC220V（主电状态）、DC216V（应急状态）强电，接入强电将造成灯具无法通信。灯具输入电源端采用高压AC220V（主电状态）、DC216V（应急状态）供电。
该系列灯具采用高亮LED，有独立地址、巡检功能，控制部分采用单片机控制，集成度高，可靠性强。
本系列消防应急照明灯具防护等级为IP67，灯具内部已进行密封处理。
注 意：电源输入线和通信线应采用分管铺设。
二、技术参数及灯具尺寸
| 额定电源电压： | AC220V（主电状态）、DC216V（应急状态） | 工作方式： | 非持续型 |
| 主电功耗： | 15W/20W/25W/30W/40W/50W | 应急输出光通量： | ≥50lm |
| 防护等级： | IP67 | 安装方式： | 壁挂或吸顶或吊装或底装 |
| 灯具应急时间： | 90min | 额定工作频率： | 50Hz |
| 光源的规格型号： | ET2835EDHE2MF-B：DC5.8V-DC6.2V, 1W | 防护方式： | 密封圈及封胶方式 |
| 执行标准： | GB17945-2010 |
15W/20W/25W
30W/40W/50W

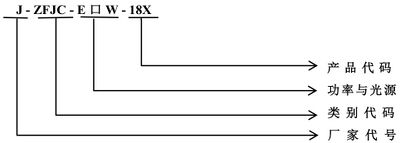

三、型号说明

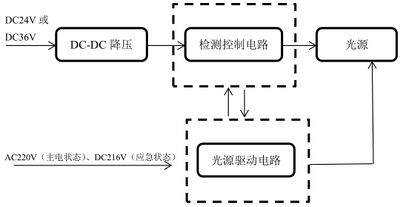

四、工作原理
五、使用说明
1. 该灯具受集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视，实时上报灯具状态。
2. 本系列B型应急灯具必须和我公司配套的应急照明集中电源使用；不可独立使用。
六、灯具地址
1. 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
（8位）。
2. 编码地址：施工现场编址，使用编码器编入1-999（详细操作请参考JF编码器说明书）。
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。
注：
- 禁止安装未记录地址码的灯具；
- 灯具的编码操作需要与我司配套产品使用；
- 使用编码器编址时，同一电源下，灯具编址不可重复。
七、接线及安装说明
1. B型灯具配接B型电源：
将B型灯具的通信线（2线）接入B型电源的总线输出回路；灯具的电源输入线（3线）接入B型电源220V输出回路，确保线路连接牢固工整；强启线需要时接入，接入B型电源的总线输出回路。

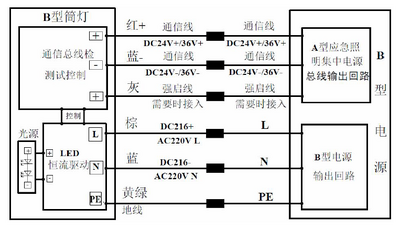

接线如下图所示：
八、安装方式
在图纸设计位置，按照图示建议开孔尺寸开孔，按照上图接线方法接线，确保接线无误及灯具安装牢固美观。
九、维修保养和排除故障
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
十、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 灯具接入系统后应急不亮 | 1、线路故障 2、总线回路故障、主电输出故障 |
1、检查灯具接线、测量接线处电压是否正常； 2、总线输出回路是否正常、主电220V是否正常； |
| 单台灯具通讯故障 | 1、灯具是否正常 2、ID号错误 |
1、检查灯具是否正常应急，如果可以，证明灯具正常； 2、检查系统中嵌入的ID号是否正确。 |
| 光源的更换方法 | 光源故障或损坏 | 联系专业维修工作人员进行更换 |
十一、安全使用注意事项
1. 使用前，请您务必详细阅读此说明书，方可接通电源。
2. 本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。
3. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
4. 本系列消防应急照明灯具防护等级为IP67，灯具内部已进行密封处理，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任。
5. 如果您对安装或使用还有疑问，请向销售商咨询。
