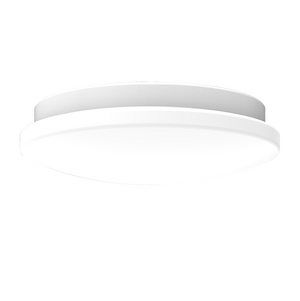

J-ZFJC-E8W-16X7A大面包灯

概述

欢迎使用青鸟消防股份有限公司生产的集中电源集中控制型消防应急照明灯具。安装前请阅读并保留此说明书以备参考。

灯具特点及注意事项

本灯具设计满足 GB 17945-2010《消防应急照明和疏散指示系统》要求，采用低电压供电，严禁接入 AC220V/DC216V 强电。灯具特点包括外壳防护、远程指令控制、高光效 LED 光源、独立地址编码和自动检测功能。

技术参数

1. 额定电压：DC24V 或 DC36V
2. 主电功耗：8W
3. 安装方式：吸顶
4. 防护等级：IP30
5. 应急时间：90min
6. 工作方式：非持续型
7. 亮度：≥50lm
8. 光源类型：LED
9. 光源参数：DC2.8V-DC3.4V，0.2W

使用说明

该灯具受集中控制系统控制，可接收系统发来的指令改变工作状态，并可对灯具状态进行监视。必须和配套的消防应急专用电源配合使用，不可独立使用。

灯具地址

1. 出厂地址：出厂前已写入出厂地址，地址码见灯具二维码标签（8位）
2. 编码地址：需现场编址，使用编码器编入1-999

接线及安装说明

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整。严格按照设计图纸在指定安装位置安装，依照上图接线示意，将灯具引出线与电源线连接好，安装固定牢靠。

运输与贮存

1. 灯具为易碎物品，在运输过程中应平稳、牢固，避免损坏。
2. 灯具贮存时，应放置于干燥、通风的地方，避免与有腐蚀性的物质接触，并有必要的防潮、防晒、防雨、防腐等措施。

维修保养和常见问题

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修。常见问题及解决方法包括确保灯具安装方向、灯具接线、控制器系统中的ID号码正确，以及光源故障或损坏时联系专业维修工作人员进行更换。

安全使用注意事项

1. 使用前，请务必详细阅读此说明书，方可接通电源。
2. 本产品必须由具有专业资格的人员进行安装、调试和维修作业。
3. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
4. 请按照实际使用环境选择相匹配 IP 防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负责任。
5. 如果您对安装或使用还有疑问，请向销售商咨询。

参考资料

文件:16X7A、16X8A、16X7LA、16X8LA集中电源消防应急照明灯具说明书A4 1722329340882.pdf
