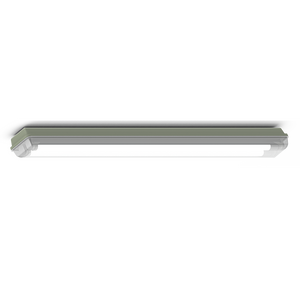

J-ZFZC-E24W-16Z8DA （双支三防支架）自带电条管灯
参考资料
文件:J-ZFZC-E24W-16Z8DA集中控制型消防应急照明灯具说明书A4 1722325102149.pdf
检验报告
文件:J-ZFZC-E24W-16Z8DA 检验报告.pdf ID688.pdf
认证证书
文件:J-ZFZC-E24W-16Z8DA 认证证书.pdf ID688.pdf
高清图片
文件:J-ZFZC-E24W-16Z8DA 双支三防支架 高清图片.zip
一、灯具特点及注意事项
本灯具设计满足GB 17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
型号中后缀L的为感应灯具，采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点，灯具微波雷达模块位于灯具贴标测，无遮挡情况下在灯具5m±1m的范围内有移动物体时灯具正常点亮。
二、型号说明
三、工作原理
四、技术参数及灯具尺寸
1. 额定电压：DC36V
2. 主电功耗：24W
3. 应急时间：90min
4. 光源类型：LED
5. 电池规格型号：li-ion XHL14500-600 3.7V, 600mAh
6. 工作方式：非持续型
7. 亮度：≥50lm
8. 防护等级：IP65
9. 光源参数：DC2.8V-DC3.4V，0.5W
10. 安装方式：吸顶或吊装
11. 防护方式：外壳防护

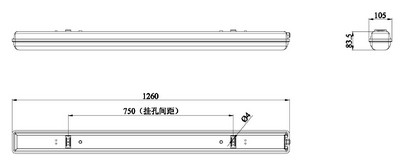

五、灯具及灯架的外形和安装尺寸
六、使用说明
1.该灯具受集中控制系统控制，灯具可接收由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
2.灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用
七、灯具地址
1.出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
（8位）
2.编码地址：需现场编程，使用编码器编入1-999（详细操作请参考JZF编码器说明书）
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。
注：1.禁止安装未记录地址码的灯具；
2.灯具的编码操作需要与我司配套产品使用；
3.使用编码器编址时，同一电源下，灯具编址不可重复。
八、接线及安装说明
集中控制型消防应急照明灯具，灯具为单侧供电且出厂配有支架，将灯架内的接线端子直接接入DC36V功率总线。（不要在灯架线路中接入任何驱动装置）。

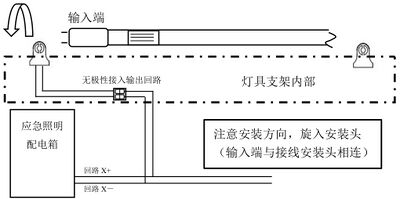

建议安装灯架时标注灯架接线端，方便灯具正确安装，如灯具安装方向错误会导致灯具无法正常工作。接线方法和安装方式：
灯具单侧供电：安装时应注意灯具的输入端（产品标签测）应与灯架的接线端安装头相连（灯具输入端无极性）。
九、维护与保养
产品维护
- 光源维护
- 当光源故障或损坏时，可选用同型号的主板进行更换
- 更换主板后，请梳理好线束，照原样装回即可
- 在正常的使用条件、使用环境下，灯具的使用寿命一般为 5 年
- 电池使用寿命 2-3 年
- 电池更换方式：联系灯具厂家，由专业维护人员进行更换
产品保养
- 灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。
- 应尽量避免灯具受到敲击和冲击，以防止外壳产生变形、破损等损坏现象。
- 为了安全稳定地使用本产品，请安排专业人员定期对灯具进行清扫、维护。
十、运输与贮存
- 灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
- 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防震、防腐等措施。
十一、常见问题
| 现象 | 常见原因 | 处理方法 |
|---|---|---|
| 主机显示某个灯具故障 | 接线连接松动 灯故障 | 检查各连线是否松 动 更换灯具 |
| 光源的更换方法 | 光源故障或损坏 | 联系专业维修工作 人员进行更换 |
十二、安全使用注意事项
- 使用前，请您务必详细阅读此说明书，方可接通电源。
- 灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。
- 灯具调试完毕后，请即合上电源；除电源发生故障外，不可人为频繁停电。
- 灯具供电为 DC36V，属低压型，不可接入 AC220V；应严格按照上述说明进行操作。
- 本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。
- 安装设备前，请务必切断回路电源，电线接头要做防水、绝缘处理。
- 为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必进行关机操作。
- 本系列消防应急照明灯具防护等级为 IP65，灯具内部已进行密封处理，请按照实际使用环境选择相匹配 IP 防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任。
- 如果您对安装或使用还有疑问，请向销售商咨询。
