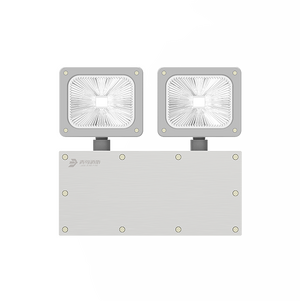

J-ZFZC-E3W-17B9A自电IP67双头灯

概述

欢迎使用青鸟消防股份有限公司生产的集中控制型消防应急照明灯具。安装前请阅读并保留此说明书以备参考。

灯具特点及注意事项

本系列灯具设计满足 GB 17945-2010《消防应急照明和疏散指示系统》要求，采用低电压供电，严禁接入 AC220V/DC216V 强电。特点包括： 1. 防护等级 IP67，满足潮湿场合使用； 2. 远程指令控制、亮灯、灭灯功能； 3. 高光效 LED 光源，能耗极低，恒流驱动，发光稳定； 4. 带独立地址编码，完备的自动检测功能。

技术参数

1. 额定电压：DC36V
2. 主电功耗：3W（见灯具标签）
3. 安装方式：壁挂
4. 防护等级：IP67
5. 应急工作时间：90min
6. 电池类型：锂电池 3.7V 1800mAh
7. 电池型号：Li-ion XHL18650
8. 电池更换时间：2-3 年
9. 光源参数：DC5.6V-DC6.8V，1.0W
10. 光通量：≥50lm
11. 工作方式：非持续型

使用说明

该灯具受集中控制系统控制，可接受系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。必须和配套的消防应急专用配电箱配合使用，不可独立使用。按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具 ID 编码（8位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

灯具地址

1. 出厂地址：出厂前已写入出厂地址，地址码见灯具二维码标签（8位）
2. 编码地址：需现场编址，使用编码器编入1-999

接线及安装说明

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整。严格按照设计图纸在指定安装位置安装，依照上图接线示意，将灯具引出线与电源线连接好，安装固定牢靠。

维修保养和常见问题

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修。常见问题及解决方法包括确保灯具安装方向、灯具接线、控制器系统中的ID号码正确，以及光源故障或损坏时联系专业维修工作人员进行更换。

安全使用注意事项

1. 使用前，请务必详细阅读此说明书，方可接通电源。
2. 本产品必须由具有专业资格的人员进行安装、调试和维修作业。
3. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
4. 灯具必须和我公司配套的消防应急专用配电箱配合使用，不可独立使用。
5. 灯具供电为 DC36V，属低压型，不可接入 AC220V；应严格按照上述说明进行操作。
6. 为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必进行关机操作。
7. 请按照实际使用环境选择相匹配 IP 防护等级的产品；安装环境不匹配易导致的产品性能出现问题。
8. 如果您对安装或使用还有疑问，请向销售商咨询。

参考资料

文件:17B9A、17B10A、17B11A集中控制型消防应急标志灯具使用说明书A4 1722327546587.pdf
