J-ZFZC-E5W-16X3LD 自电吸顶照明灯
参考资料
文件:J-ZFZC-E5W-16X3LD说明书 ID221.pdf
检验报告
文件:J-ZFZC-E5W-16X3LD检测报告 ID221.pdf
认证证书
文件:J-ZFZC-E5W-16X3LD认证证书 ID221.pdf
高清图片
本说明书适用于：
J-ZFZC-E5W-16X3D、J-ZFZC-E5W-16X3LD
J-ZFZC-E8W-16X1D、J-ZFZC-E8W-16X1LD
J-ZFZC-E12W-16X2D、J-ZFZC-E12W-16X2LD
一、灯具特点及注意事项
本灯具设计满足GB17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
J-ZFZC-E5W-16X3LD、J-ZFZC-E8W-16X1LD、J-ZFZC-E12W-16X2LD灯具采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点。灯具微波雷达模块设计位于灯具中心，无金属遮挡情况下在灯具5m±1m的范围内有移动物体时灯具正常点亮。
二、技术参数及灯具尺寸
额定电压： DC36V 工作方式： 非持续型
主电功耗： 见灯具标签 亮度： ≥50lm
光源类型： LED 安装方式： 吸顶
光源参数： DC3.0V 防护等级： IP30

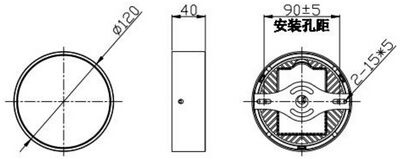

灯具外形和尺寸：
三、使用说明
该灯具受应急照明集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
灯具安装完成后，将灯具ID编码（8位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存查，方便后续的系统调试。
四、接线及安装说明

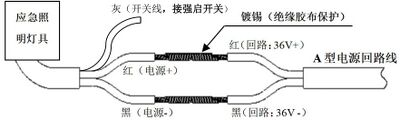

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

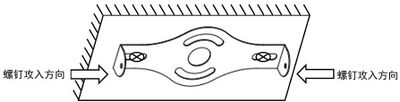

安装方法：
按照孔距打孔放入胶塞先将吸顶支架按照孔距固定于安装位置，按照接线方法接线后使用Φ4×8自攻螺钉将灯具固定于吸顶支架，确保安装牢固。
五、维修保养和排故
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
六、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 平台灯具通讯故障 | 1、供电电源原因 | 1、检查灯具是否正常点亮，测量接线处电压是否正常 |
| 2、ID号错误 | 2、检查系统中录入的ID号码是否正确 |
