J-ZM-ACJ-12W-155ZDL 吸顶IP65照明灯

参考资料

文件:J-ZM-ACJ-12W-155ZDL 使用说明书 ID1096.pdf

检验报告

文件:检验报告消防应急照明灯具 J-ZM-ACJ-12W-155ZDL（Dz2024102030）.pdf

认证证书

文件:J-ZM-ACJ-12W-155ZDL 认证证书.pdf

高清图片

文件:J-ZM-ACJ-12W-155ZDL高清图片.zip

一、适用场所

室内

二、技术参数

1. 主电功率：12W（感应点亮状态下）、0.1W（非感应点亮状态下）；

2. 应急功率：12W（主电源输出状态下）、12W（蓄电池输出状态下）；

3. 光源类型：LED；

4. 工作方式：非持续；

5. 产品适用环境温度范围：-10℃～55℃；

6. 光源规格型号：P28351-W50ZJ0J1CB3B5-LC00，DC2.7V-DC3.0V，0.5W；

7. 外壳防护等级：IP65；

8. 额定工作电压：DC36V；

9. 额定工作电流：主电电流0.333A、应急电流0.333A；

10. 应急光通量：1560lm；

11. 安装方式：吸顶。

三、灯具外形和尺寸（单位：mm）

四、工作原理

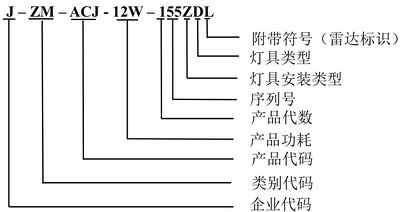

五、型号说明

六、使用说明

1. 该灯具受集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。

2. 按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具ID编码（8位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

3. 本系列应急灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。

七、接线及安装说明

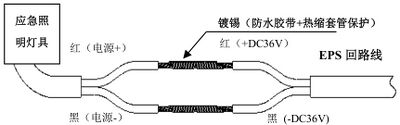

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整，接线示意如下：

安装说明：

1. 严格按照设计图纸在指定安装位置安装，严格按照吸顶支架中心距60mm固定安装。

2. 依照上图接线示意，将灯具引出线与电源线连接好，在引出线与电源线接头处缠上防水胶带后套上热缩套管，加热使热缩套管收缩完全包裹接头处，安装固定牢靠。

八、运输与贮存

1. 灯具为易碎物品，在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、捅；

2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触，并有必要的防潮、防晒、防雨、防腐等措施。

九、维修保养和常见问题

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

常见问题	解决方法
控制器显示灯具通讯故障	确保灯具安装方向、灯具接线、控制器系统中的ID号码正确
光源的更换方法	光源故障或损坏，联系我司工作人员，禁止任何人以任何形式进行更换

十、安全使用注意事项

1. 使用前，请您务必详细阅读此说明书，方可接通电源；

2. 灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用；

3. 灯具调试完毕后，请即合上电源；除电源发生故障外，不可人为频繁停电；

4. 灯具供电为DC36V，属低压型，不可接入AC220V；应严格按照上述说明进行操作；

5. 严禁非专业人员对产品进行拆装，否则会导致产品的外壳防护等级不符合标准要求；

6. 本产品必须由具有专业资格的人员进行安装、调试和维修作业，保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外；

7. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；

8. 本系列消防应急照明灯具防护等级为IP65，灯具内部已进行密封处理；请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；

9. 如果您对安装或使用还有疑问，请向销售商咨询。
