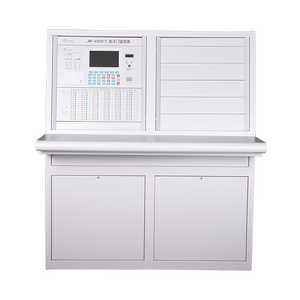

JBF-61S20-T防火门监控器
概述
JBF-61S20型、JBF-61S20-G型、JBF-61S20-T型防火门监控器由青鸟消防股份有限公司生产，主要用于实时监控常开或常闭防火门的状态信息，并进行上报和显示。这些监控器可与火灾报警控制器联网，接收、显示、存储来自火灾报警控制器的报警信息，以实现对防火门的自动控制。
产品特点
产品具备防火门控制及状态监测功能、联网功能、接收火警功能、故障报警功能、门的屏蔽与开放功能、查询功能、信息存储功能、权限管理功能、电源管理功能和继电器功能。
性能参数
技术参数
- 执行标准：GB 29364-2012《防火门监控器》 - 单机容量：JBF-61S20型为4×252点，JBF-61S20-G型和JBF-61S20-T型为16×252点 - 系统容量：最大支持99台监控器联网 - 手动操作按键：JBF-61S20型为1×60个，JBF-61S20-G型和JBF-61S20-T型为6×90个 - 显示功能：7英寸真彩液晶显示屏，全中文菜单 - 信息存储：最大存储容量约为100000条 - 权限管理：二级密码权限管理 - 对外接口：网口、CAN、USB、RS232、黑匣子接口 - 继电器：2组继电器输出触点 - 自检功能：具有自检功能 - 主电电压：AC220V 85~110%，频率50±1Hz - 主电源容量：JBF-61S20型为24V/2A，JBF-61S20-G型和JBF-61S20-T型为24V/10A - 备用电源容量：2节12V/7Ah或2节12V/24Ah - 设计功耗：JBF-61S20型为20W，JBF-61S20-G型和JBF-61S20-T型为80W - 工作环境：0℃～+40℃ - 声压级：65dB~85dB - 机箱尺寸：JBF-61S20型为440mm×124mm×540mm，JBF-61S20-G型为550mm×480mm×1770mm，JBF-61S20-T型为1080mm×800mm×1245mm
安装调试步骤
系统设计要求
- 确认现场输入/输出接口模块、门磁开关、电动闭门器安装符合执行标准。 - 监控器对外输出的回路信号总线应使用RVS双绞线，线径≥RVS-2*1.0mm2~1.5mm2。 - 确认系统最远端现场部件距监控器的布线距离不大于1000米。
现场调试
- 在开机前对系统布线的绝缘阻值进行测量，保证各绝缘阻值达到要求。 - 监控器静态检测和通电检测，观察监控器在空载下的运行状况。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
