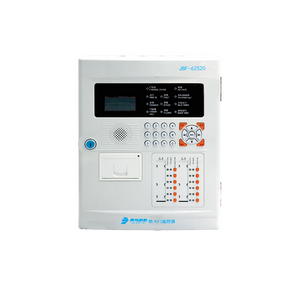

JBF-62S20防火门监控器
概述
JBF-62S20防火门监控器(以下简称监控器)主要是进行报警和显示的控制设备，可以实时监控常开或常闭防火门的状态信息。同时监控器可与火灾报警控制器联网，接收、显示、存储来自于火灾报警控制器的报警信息作为驱动常开防火门关闭的触发信号，当防火门监控器处于自动允许状态时,现场探测器的报警信息反馈到监控器后，监控器可以按事先预设的联动编程对相关常开防火门进行自动控制。
JBF-62S20防火门监控器自身配置了一组DC24V/3A的联动输出电源,用以控制现场的电动闭门器、电磁释放器等设备。当现场电动闭门器、电磁释放器等设备的功耗超出该电源的带载能力时,应采用现场就近安装壁挂联动电源进行供电。
产品特点
1.采用集成模块化设计,整套系统由显示板、回路电源板、总线板、电池四部分组成
2.采用数字总线通讯协议,报警响应快,具备抢占功能
3.内置WIFI无线通讯模块,WI调试分为“内网调试”和“远程调试”两种模式。“内网调试”可近距离通过PC端或手机端连接监控器热点,完成工程文件的下载、上传或升级程序,也可实现对监控器的査询、设置、安装等功能。“远程调试”是将监控器通过无线网络连接云端，卖现远程调试功能
4.壁挂式,单回路,最大容量252点,具有联动编程功能,可满足工程现场各种联动逻辑需求
5.采用ABS阻燃塑料机箱,外形简洁美观，科技感十足
6.具有对输出线路的接地检测功能,当线路对地绝线异常时可进行报警提示
7.软、硬件具有良好的抗干扰措施
性能参数
环境特性
工作温度: -10～+55℃
贮存温度: -20～+65℃
相对湿度: ≤ 95%（无凝露）
电气特性
供电主电: AC220V（±10%，-15%，50Hz）
备 电: DC24V，两节 12V/2.8Ah
整机功耗: 15W（监视状态）
电源输出: 5A/DC24V
对外输出: 3A/DC24V
继电器触点: 2 个无源输出触点；第一个为总报警输出，NO 触点容量：DC 14V 20A；第二个为总故障输出，NO 触点容量：DC 14V 12A
回路/部件容量数量: 单条回路, 最大支持部件数量：252点
显示屏: 2.8 寸彩色屏
总线电路板: 1 个，具有 12 组按键
打印机: 1 个，串口连接方式
本机地址识别: 通过本机液晶屏界面设置
机械特性
外观: 基体颜色：RAL7038（灰色）
外壳材质: ABS，V0 级阻燃
产品质量: 4.75kg
外形尺寸: 275mm 长×100mm 宽×350mm 高
通讯特性
最远传输距离: 1500m
巡检周期: 4s
通讯/数据信口: 外部 CAN 接口 1 个，RS232 接口 1 个
认证特性
认证特性: 消防认证
执行标准
GB 29364-2012《防火门监控器》
