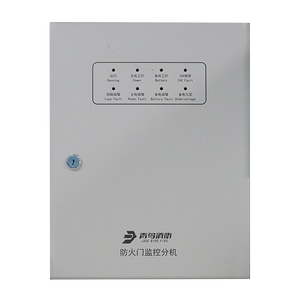

JBF-62S20-CJ防火门监控分机
概述
JBF-62S20-CJ型防火门监控分机是青鸟消防股份有限公司开发的一款专用设备，用于监控建筑中安装的防火门监控系统回路支路上现场部件的运行状态。该设备具备给现场部件提供DC24V供电和回路短路隔离的功能，同时可将自身状态信息通过二总线上传至防火门监控器。
产品特点
产品内置自主研发的朱鹮微处理器，采用SMT表面贴装工艺，通信采用二总线技术，电子编码方式，具备高稳定性和强抗干扰能力。配有2A/DC24V消防电源，可为其他现场部件供电。
性能参数
环境特性
- 工作温度：-10～+55℃ - 贮存温度：-20～+65℃ - 相对湿度：≤95%（无凝露）
电气特性
- 工作电压：DC18V-28V，调制型，消防二总线供电 - 输入电压：220 VAC, 50 Hz - 监视电流：≤ 220uA（DC24V） - 备用电池：12 V/2.8Ah 电池 2 节，串联。电池可选配
通讯特性
- 线制：二总线（无极性） - 编址范围：1~252 - 编址方式：专用电子编码器 - 最远传输距离：1000m
机械特性
- 外观：RAL7038 灰白色 - 外壳材质：优质镀锌板 - 产品质量：≈5kg - 外形尺寸（长×宽×高）：275mm×75mm×350mm
安装调试步骤
安装说明/步骤
- 外形及安装尺寸如图 1 所示。 - 防火门监控分机的接线方法如下图 2 所示。
调试方法
- 在开机前对系统布线的绝缘阻值进行测量，保证各绝缘阻值达到要求。 - 监控分机静态检测和通电检测，观察监控分机在空载下的运行状况。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
