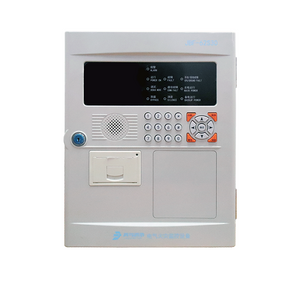

JBF-62S30电气火灾监控器设备
概述
电气火灾监控设备与组合式电气火灾探测器、测温式电气火灾监控探测器连接，实时监控被保护线路的漏电流值变化和温度变化,并监测现场部件的工作状态，当被保护线路的漏电流值变大或温度值升高到报警闻值时，电气火灾监控设备进入报警模式显示报警部位及报警状态值,发出声、光报警指示,存储报警信息;可与火灾报警控制器和消防控制室图形显示装置相连,可向外部发送本机的异常状态,包括故障、故障恢复,报警及屏蔽状态等。
产品特点
1.采用集成模块化设计,整套系统由显示板、回路电源板、电池三部分组成
2.内置WIFI无线通讯模块，“内网调试”可近距离通过手机端连接控制器热点,完成工程文件的下载上传、升级程序,也可近距离通过手机端完成对控制器的查询、设置、安装等功能
3.具有一个总线输出回路,回路容量为32/64/128/252点四个规格,具有联动编程功能,可满足
4.工程现场的各种联动逻辑需求
5.采用数字总线通讯协议,报警响应快,具备抢占功能
6.采用ABS-V0级阻燃塑料机箱,外形简洁美观,科技感十足
7.具有对输出线路与大地间的绝缘阻值进行实时检测的功能,当线路绝缘异常时可以进行报警提示
8.软、硬件都具有良好的抗干扰措施
性能参数
环境特性
工作温度: -10～+55℃
贮存温度: -20～+65℃
相对湿度: ≤ 95%（无凝露）
电气特性
供电主电: AC220V（+10%，-15%，50Hz）
备 电: DC24V，两节 12V/2.8Ah
整机功耗: 15W（监视状态）
电源容量: 2A/24VDC
继电器触点: 2个无源输出触点
第一个为总报警输出，NO触点容量：DC 30V 10A
第二个为总故障输出，NO触点容量：DC 30V 10A
回路/部件带载数量: 单条回路, 最大支持带载数量：252点
显示屏: 2.8寸彩色屏
打印机: 1个，串口连接方式
本机地址识别: 通过本机液晶屏界面设置
机械特性
外观: 基体颜色：RAL7038
外壳材质: ABS，V0级阻燃
产品质量: 4.75kg
外形尺寸: 275mm长×100mm宽×350mm高
防护等级: IP30
通讯特性
最远传输距离: 1500m
巡检周期: 4s
通讯/数据信口: 外部CAN接口1个，RS232接口1个
认证特性
消防认证
执行标准
GB 14287.1-2014《电气火灾监控系统 第1部分：电气火灾监控探测器》
