JBF-62S55数据采集装置

来自青鸟百科

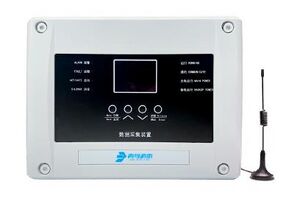

数据采集装置JBF-62S55外观

概述


JBF-62S55 数据采集装置,通过两总线方式采集水监测系统设备压力、液位及输入模块等的监测数据,配接输出模块实现系统级的输出控制,同时装置本身具有触点短路报警检测功能和输出触点控制功能,可实现灵活配置,功能丰富。


产品特点


采用 2.8 英寸彩屏,显示时间、历史记录、报警信息等内容,中文菜单界面;具有一组回路通讯总线输出,无极性,最大输出 150mA 电流;主机具有 8 组开关量输入报警通道,作为触点短路报警信息输入;具有 2 组触点容量为 30VDC/2A 的继电器输出接口,常开或常闭可编程配置;具有一个 USB 接口,支持程序升级、数据导入导出、导入联动编程和下载注释信息;具有一组 RS232 通讯接口;预留一组 RS485 通讯接口;可配接模拟量采集模块(配接压力、液位及温度传感)、输入模块、输入输出模块、手报等,具有系统联动功能,最多支持同时在线 64 个现场部件;具有 LED 灯状态指示和蜂鸣器提示运行状态;无线 4G 或 NB 模块配置,用于云端数据交互与通信;通过本公司专门配套研发的专用软件进行注释信息的添加。每条注释信息最多支持32 个字符。可以显示出故障或报警的具体设备,通道、报警位置


性能参数


显示屏:采用 2.8 英寸彩屏,显示时间、历史记录、报警信息等内容。
BUS:具有一组回路通讯总线输出,支持 62S 协议,ClassB 连接方式,配接压力 / 液位采集模块,输入模块,输入 / 输出模块,手报等,最多支持 252 个地址信息输入,最大输出电流 150mA。
继电器:具有 2 组触点容量为 30VDC/2A 的继电器输出接口,可由菜单命令启动触点输出功能。
通讯接口:配置无线 4G/NB 模块,可选配,用于云端数据交互。具有一组 RS232 通讯接口。
具有一组 RS485 通讯接口。具有一个 USB 接口,支持程序升级、数据导入导出、导入联动编程和下载注释信息。
电源:主电源支持 185VAC~265VAC,45Hz~63Hz,交流电压输入。具有一组 4.4AH/3.7V 备电电池,主电掉电后,备电自动投入。
报警通道:具有 8 组开关量输入报警通道,作为触点报警信息输入。
蜂鸣器 具有一个蜂鸣器,提示故障、报警状态。
LED 具有 8 组 LED 指示灯,显示数据采集装置当前运行状态。
外形尺寸 长 304mm× 宽 54mm× 高 227mm。
运行环境 温度:-10~+55℃,相对湿度:≤ 95%。
存储环境 温度:-20~+65℃,相对湿度:≤ 95%。


注意事项、免责声明


定期进行报警和联动试验,注意联动试验时应断开现场设备,周期不少于半年。定期检查现场设备情况,周期不少于 3 个月。

参考资料


文件:JBF/ASM-JBF-62S55 数据采集装置 产品使用说明书 V1.2 20230725.pdf
