一． 概述
电缆引入装置是防爆产品安装配件，是允许将一根或多根电缆或光缆引入防爆电气设备内部并能保证其防爆型式的装置。
防爆性能符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB/T3836.3-2021《爆炸性环境第3部分：由增安型“e”保护的设备》、GB/T3836.31-2021《爆炸性环境第31部分：由防粉尘点燃外壳“i”保护的设备》，防爆标志为ExdbIICGb；ExebIICGb；ExtbIICDb，适用于含有II类A、B、C级组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所。
二． 工作原理
本电缆引入装置为保证电缆和引入装置主体之间的电缆密封性采用弹性密封圈的密封方式。
三． 主要性能参数
| 型号 | 管螺纹 （公制） | 电缆外径 | 防爆标志 | 防护等级 | 工作温度 |
|---|---|---|---|---|---|
| JBF-CGC-M20×1.5 | M20×1.5 | φ8、φ12 | ExdbIICGb； ExebIICGb； ExtbIICDb | IP67 | -40～+70℃ |

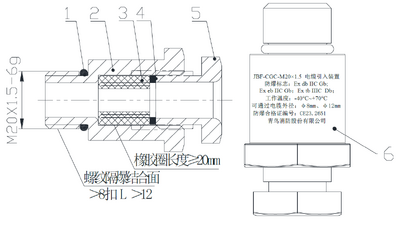

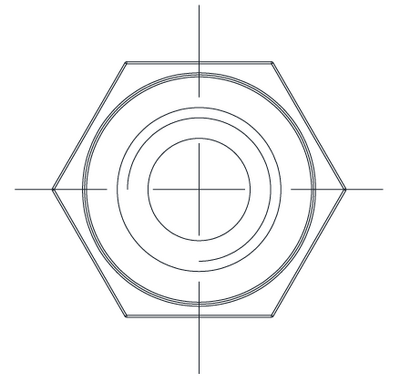

四． 结构图及标识
| 序号 | 零件编号 | 名称 |
|---|---|---|
| 1 | MJD1477 | 0雪圈(B/T 352.1-2005) |
| 2 | MJD1474 | 接头 |
| 3 | MJD1730 | 多芯密封圈 |
| 4 | MJD1475 | 垫片 |
| 5 | MJD1941 | 压强螺母 |
| 6 | MJD1908 | 铭牌 |

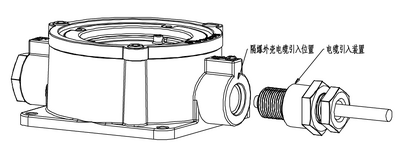

五. 安装示意图
电缆引入装置通过M20×1.5的螺纹及密封圈与隔爆外壳的侧面电缆引入孔进行连接。
六. 安装维护要求
- 维修保养时，注意保护隔爆面，所有隔爆面不得有损坏或锈蚀。
- 密封圈、紧固件如有损坏，应及时更换。
- 非专业人员不得随意安装、拆卸。
- 连接电缆后，恢复密封圈到原位。
- 定期进行报警试验，建议每半年一次。
