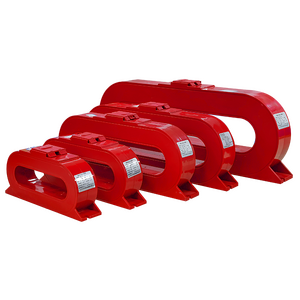

JBF-CTZ6-400C 剩余电流互感器
概述
JBF-CTZ6系列剩余电流互感器与本公司组合式电气火灾监控探测器配接使用，用于测量监控线缆或钢排电路中的剩余电流。该系列剩余电流互感器采用穿心结构，贯穿孔为圆形或矩形。
产品特点
1.外壳采用高强度塑胶,防火等级为UL-V0
2.超声波焊接密封,绝缘性能优良,稳定性好
3.铁芯采用优质纳米品,线性度好,灵敏度高,平衡性优异,抗干扰能力强
性能参数
环境特性
工作温度：-10 ~ +55°C
贮存温度：-20 ~ +65°C
相对湿度：≤ 95% (无凝露)
电气特性
工作频率：50Hz ~ 60Hz
额定一次电流：1A
额定二次电流：0.5mA
准确度：1 级
输出方式：2P-M3 螺孔
负载：196Ω
比差：<1.0%
线性范围：5% ~ 120%
工频耐压：3.5kV/5mA/1min
绝缘电阻：500V/100MΩ/1min
机械特性
外观：红色 (Pantone Q510-5-3)
外壳材质：ABS
产品质量：1000±100g
外形尺寸：详见外观及尺寸表
认证特性
消防认证
执行标准
GB 14287.2-2014《电气火灾监控系统》第二部分：剩余电流式电气火灾监控探测器》
参考资料
文件:JBF-CTZ6系列剩余电流互感器使用说明书 V1.0.pdf
