一、系统概述
青岛消防股份有限公司的JBF-EQ01环境质量控制器是基于GHT50378-2019《绿色建筑评价标准》和GB50736-2012《民用建筑供暖通风与空气调节设计规范》等标准的相关要求研发生产的，对封闭空间、地下室、地下停车场等环境里的CO浓度、温度、湿度等参数实时监测，即时报警，并自动联动通风设备进行自动启停控制的专用设备。
JBF-EQ01环境质量控制器为二总线单回路控制器，带载探测器数量，299个。
JBF-EQ01环境质量控制器带载设备类型为：JM-JBF5101A型CO气体探测器、JBF-TDH11温湿度探测器。
环境质量控制器系统框图
二、JBF-EQ01环境质量控制器
JBF-EQ01环境质量控制器常规安装于封闭空间、地下室、地下车库等监控区域的通风设备配电控制箱侧（内），与通风设备共用AC220V电源。通过二总线与CO可燃气体探测器、温湿度探测器相连接，实时接收、分析CO浓度、温度、湿度，并根据这些数值做出是否启停通风风机的操作。当控制器接收到探测器探测到的超过控制器预设报警阈值时（CO浓度、温度、湿度）时，控制器将发出声光报警信号，并自动通风设备。当探测到的CO气体浓度（温湿度）低于预设阈值时，延时后停动通风设备。

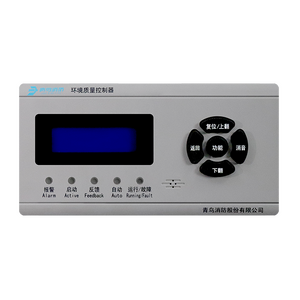

2.1控制器外型

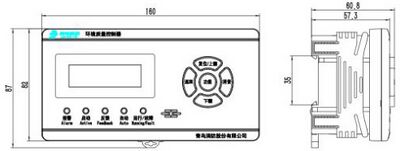

控制器的外型如图1所示,结构尺寸：350mm×87mm×60mm（长×宽×高）。安装方式为标准35mm导轨安装。
图1控制器外形尺寸
2.2 控制器基本功能
- 控制器接收来自探测器的实际信号，大于报警阈值时，触发过压、欠压警信号，显示探测器的地址，触发启动命令并接收被控设备的反馈信号，同时记录报警、联动控制时间。
- 控制器具有手动消音功能，当再次有探测器报警信号输入时，报警声音会再次启动。
- 可以接探测器探测到的 CO 浓度、温度、动态负压等风设备。
- 控制器的通讯总线发生短路、断路或侦测到探测器发出的故障信号（探测器自身故障、编码错误、离线等），会在 100ms 内发出故障声、光报警信号，显示故障地址，记录报警时间。
- 控制器具有报警信息自动存储功能，便于事后查了解析事故原因。
2.3 控制器技术参数
环境特性
| 工作温度 | -10℃～+55℃ |
| 贮存温度 | -20℃～+65℃ |
| 相对湿度 | ≤95%（无凝露） |
电气特性
| 供电主电 | AC220V（±10%，-15%，50Hz） | |||
| 额定功率 | ≤30W | |||
| 输入/输出 | 1 路故障输入（无源闭合） 1 路报警输出（无源输出，带反馈） 1 路故障输出（无源输出，带反馈） | |||
| 输出触点容量 | AC277V/10A | |||
| 回路负载 | 单回路，≤88 个探测器 | |||
| 报警阈值 | 可设置温度设定探测器（温度、湿度）、CO 探测器报警阈值 | |||
| 风机启动范围 （出厂默认值） | 风机停动范围 （出厂默认值） | 步进值 | ||
| CO | 24ppm~300ppm(24ppm) | 1ppm~16ppm(16ppm) | 1ppm | |
| 温度 | 23℃~60℃(54℃) | 0℃~30℃(30℃) | 1℃ | |
| 湿度 | 70%~100%(98%) | 1%~75%(75%) | 1% | |
| 报警方式 | 声光报警 | |||
| 显示方式 | 中文液晶显示 | |||
机械特性
| 外 观 | PanasonicQ716-1-3 灰色 |
| 外壳材质 | 塑料 |
| 产品重量 | 324g±0.5g |
| 外形尺寸 | L160mm×W87mm×H60mm |
| 防护等级 | IP50 |
执行标准
| 1) | 参阅 GBT50378-2019《绿色建筑评价标准》 |
| 2) | 参阅 GB50736-2012《民用建筑供暖通风与空气调节设计规范》 |
2.4 控制器指示灯及按键定义
| 指示灯及按键 | 状态及操作说明 |
|---|---|
| 报警灯 | 红灯，在报警状态下，报警灯常亮。正常监视不亮 |
| 启动灯 | 红灯，启动此灯常亮；停动时不亮 |
| 反馈灯 | 启动后有启动的反馈指示灯常亮，无启动的反馈不亮 |
| 自检灯 | 在打开预约自动启停功能时，常亮。在关闭该功能，灯不亮 |
| 运行/故障灯 | 双色灯，故障黄灯，在故障状态下，故障灯常亮；运行绿灯， 闪 1 秒亮天。 |
| 上翻键 | 数据向上翻动 |
| 下翻键 | 数据向下翻动 |
| 清除键 | 整叶关闭控制器发出的声信号。有报警和故障时，先按消音才 能进入菜单 |
| 返回键 | 返回上一级操作界面 |
| 确定键 | 确认当前操作 |
2.5 控制器操作

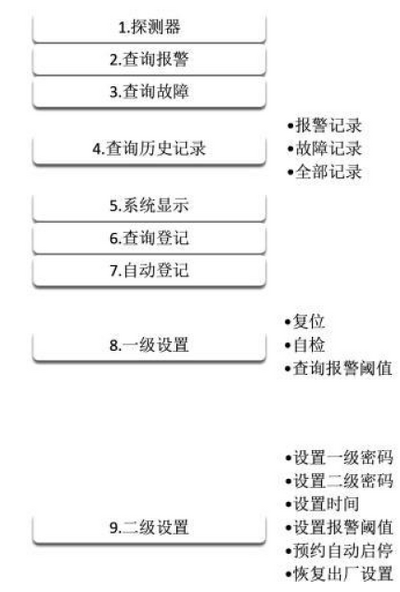

控制器操作菜单拓扑图如图 2 所示：
图 2 系统菜单拓扑图
2.5.1 报警类型说明
控制器上电后首先进行系统自检，指示灯全部点亮一次，蜂鸣器长鸣一声，随后显示主显示界面如图3，按“确定”键进入菜单界面，如图4。
图3 主显示界面
图4 菜单界面
控制器显示的报警状态及对应的实际信息。
- 报警，表示系统中存在探测器报警信息。
- 探测器故障，表示系统存在探测器通信故障。
- 回路故障，表示控制二总线短路故障。
- +号+44ppm 接警，+号探测器 CD 接警，CO 气体浓度+44ppm。
2.5.2 探测器在线查询界面
在菜单界面选中“探测器”，按“确定”键打开如图5探测器界面，显示所有在线探测器数据信息，可通过上翻、下翻切换查询。
图5 探测器界面
2.5.3 报警界面
在菜单界面选中“查询报警”，按“确定”键打开如图6报警界面，显示控制器中当前报警信息。
图6 报警界面
2.5.4 故障界面
在菜单界面选中“查询故障”按“确定”键打开故障界面，显示控制器中当前故障信息。
2.5.5 历史记录界面
在菜单界面选中“查询历史记录”，按“确定”键打开历史记录显示界面，显示当前系统存储记录的故障、报警及操作等状态信息。通过上翻、下翻切换不同的状态信息，信息中包含在系统存储的位置编号，状态发生的时间及状态类型。
2.5.6 系统显示界面
在菜单界面选中“系统显示”，按“确定”键打开系统显示界面，显示版本号。
2.5.7 查询登记界面
在菜单界面选中“查询登记”，按“确定”键打开查询登记界面会显示所有登记的探测器类型、总数和地址。
2.5.8 自动登记界面
在菜单界面选中“自动登记”，按“确定”键自动登记界面，按“确定”键后将进入进度条显示，完成后自动复位控制器。
2.5.9 一级设置界面
在菜单界面选中“一级设置”，按“确定”键打开进入输入密码显示界面，一级密码为“100”，二级密码为“200”。按上翻键，下翻键修改数字。
- 复位：控制器复位。
- 自检：液晶屏刷黑、刷白各两次，蜂鸣器报警声、故障声各响一次，指示灯全亮，然后恢复到主界面，检测控制器的声光报警、显示功能是否正常。
- 查寄报警阈值：输入一级密码可以查寄CO、温度、湿度报警阈值。
2.5.10 二级设置界面
在高级设置中，输入二级密码“200”按“确定”键进入二级设置界面。
- 设置一级密码
对一级密码进行设置
- 设置二级密码
对二级密码进行设置
- 设置时间
在高级设置界面选中“设置时间”，按“确定”键打开设置时间界面，设置系统的实时时间。“消音键”移动选择光标，上下键修改数值。“确定”键保存修改时间并返回到上一级界面。
- 设置报警阈值
可通过此项菜单修改报警阈值，包括CO启动阈值、CO停动阈值、温度启动阈值、温度停动阈值、湿度启动阈值、湿度停动阈值。
- 预约自动启停
可设置预约自动启停设臵项，包括是否启用该功能。启动时，分，停动时，分。只有启用该功能后，当到了启动、停动时间，控制器会自动启动、停动。自动预约启动优先级低于因探测器报警的联动启动，即使预约功能打开，且已到停动时间，但探测器存在高于报警阈值的信号时，控制器仍然启动通风设备运行。
- 恢复出厂设臵
选择此项功能后，所有报警阈值将恢复出厂设臵。

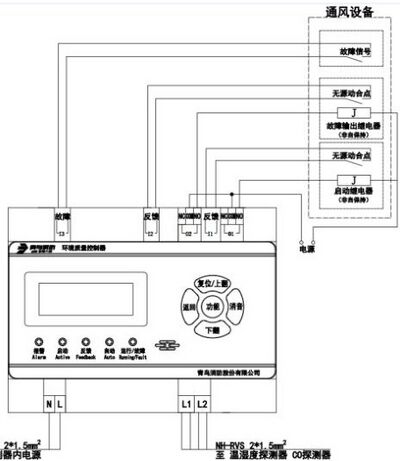

2.6 JBF-EQ01控制器接线图
图7 控制器接线图
三、系统安装设计说明
3.1 一般规定
系统应根据建筑物内通风系统设臵的具体情况，采用分段设计的控制方式，确认环境质量控制器和CO探测器、温度湿度探测器的设臵部位、数量。
JBF-EQ01环境质量控制器设臵的二总线（用MBSYS-2×1.5mm2）通讯距离小于等于500米。可最大连接探测器数量为99台（CO探测器、温度湿度探测器）。
青岛消防股份有限公司
3.2 安装场所
JBF-EQ01环境质量控制器建议安装在通风设备配电控制箱内或附近，便于取电和输出控制引线。
四、日常维护和保养
4.1 常见故障及排查方法
- 风机故障。检查风机状态。
- 探测器故障。表示系统存在探测器通信故障。
- 回路故障。表示二总线短路故障。
4.2 使用方法
避免JBF-EQ01控制器在露天的环境下工作，遭到破坏而影响其正常工作。
保持面板上的显示屏和指示灯清洁，以免因杂物遮盖影响其正常显示和亮度。
在使用期间，发现工作不正常，应联系供货商。
未经本公司同意，任何人不得打开产品进行“维修”。以免损坏机件，无法保修。
JBF-EQ01控制器应在其主要技术特性下工作，该设备属于精密仪器仪表类产品，应避免冲击、碰撞，严禁雨水淋湿。
包装运输应严格按操作规程进行，避免冲击、碰撞。
