1 概述
此系列产品为控制器防护箱，配合附件使用可满足 IP65 的防护等级。
1.1 适用范围
主要使用场所为管廊项目。

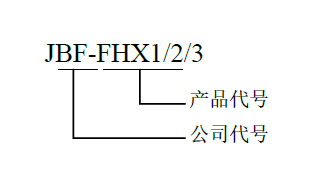

1.2 型号组成
2 性能参数
共三款产品 JBF-FHX1,JBF-FHX2,JBF-FHX3。主要参数如下：
2.1 JBF-FHX1 防护箱
机械特性
| 外形尺寸 | （箱体）700mm 宽×880mm 高×180mm 厚；（带安装孔）800mm 宽×880mm 高×182mm 厚； |
| 开孔尺寸 | 750mm×510mm，固定孔大小为Φ8 mm |
适用范围
配接我公司的 11SF 系列产品

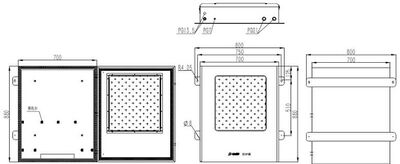

图 1
开箱清单
检查产品包装箱中是否含有以下物品:
| 防护箱 | 1台 |
| 箱门钥匙 | 2把 |
| 防护箱安装说明书 | 1份 |
| PG7 防水接头(带膜) | 1个 |
| PG13.5 防水接头(带膜) | 2个 |
| PG21 防水接头(带膜) | 2个 |

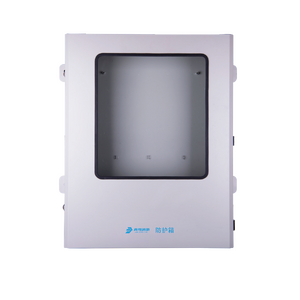

2.2 JBF-FHX2 防护箱
机械特性
| 外形尺寸 | （箱体）580mm 宽×700mm 高×170mm 厚；（带安装孔）700mm 宽×700mm 高×172mm 厚； |
| 开孔尺寸 | 650mm×400mm，固定孔大小为 φ8 mm |
适用范围
| 安装形式 | 控制器固定螺钉 (建议) | 适用产品（包含但不仅限于） |
|---|---|---|
| 直接安装 | M6X10 | JBF-61S20, JBF-61S30, JBF-61S30-H, JBF-PWMS |
| 卸下安装板配装 | M4X10 | JB-QB-JBF5010, JB-QB-JBF5011, JB-QB-JBF5012, JBF5015, JBF5016 |

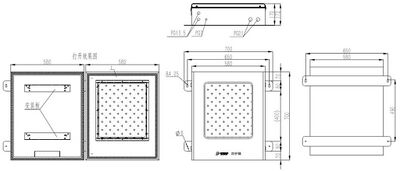

图2
开箱清单
检查产品包装箱中是否含有以下物品:
| 防护箱 | 1台 |
| 箱门钥匙 | 2把 |
| 防护箱安装说明书 | 1份 |
| PG7防水接头(带膜) | 1个 |
| PG13.5防水接头(带膜) | 2个 |
| PG21防水接头(带膜) | 2个 |
| 安装附件 | 2个 |
2.3JBF-FHX3防护箱
机械特性
| 外形尺寸 | （箱体）400mm宽×500mm高×125mm厚；（带安装孔）450mm宽×500mm高×125mm厚； |
| 开孔尺寸 | 429mm×370mm，固定孔大小为φ5.5mm |
适用范围
| 安装形式 | 控制器固定螺钉 (建议) | 适用产品（包含但不仅限于） |
|---|---|---|
| 直接安装 | M5X10 | JBF-62520, JBF-62530, JBF-62560, JBF5009, JBF5013, JBF5017 |

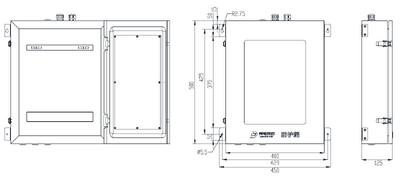

图3
开箱清单
检查产品包装箱中是否含有以下物品:
| 防护箱 | 1台 |
| 箱门钥匙 | 2把 |
| 防护箱安装说明书 | 1份 |
| M20防水接头(带膜) | 2个 |
| 橡胶堵头直径22 | 4个 |
| 安装附件 | 2个 |
3安装调试
1）将防护箱固定到墙上，相应孔为参照图1、图2
2）取出附件中的防水接头，卸下防水接头固定螺母，将其安装到防护箱底部的相应孔位中，此过程不得戳破防水接头的顶部保护膜
3）根据所需总线径选择合适的防水接头，请注意强弱电及信号线分开
4）将控制器用合适的螺钉固定在防护箱内，相应接线固定牢固。
注意：
1）箱体底部5个过孔，需配接附件中的5个防水接头，防护接头对控制器的防护有着很重要的作用，请正确安装。
2）根据防水接头表选择合适的出线孔并锁紧迫紧头，保证不用的防水接头顶部保护膜的完整。因防护接头松动、破坏造成的不能防水防尘，概不负责。配装在箱底的5个出线孔上，不同规格进出线根据下表选择防水接头。
| 规格 | 适用电缆（mm） | 扳手直径（mm） |
|---|---|---|
| PG7 | 3-6.5 | 16 |
| PG13.5 | 6-12 | 24 |
| PG21 | 12-18 | 33 |
4注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对本说明书的最终解释权。
