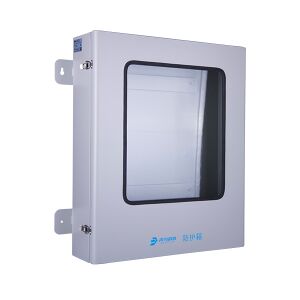

JBF-FHX3小型壁挂控制器防护箱
概述
JBF-FHX1/FHX2/FHX3系列防护箱是青鸟消防股份有限公司生产的控制器防护箱，其中JBF-FHX1和JBF-FHX2配合防水接头使用可满足IP66防护等级，而JBF-FHX3配合防水接头使用可满足IP65防护等级。这些防护箱主要应用于管廊项目。
产品特点
该系列产品提供不同尺寸的防护箱以适应不同型号的控制器，具备高防护等级，能够有效防止尘埃和水的侵入。设计有防水接头，确保在恶劣环境下的可靠性。
性能参数
机械特性
- 外形尺寸：
- JBF-FHX1（带安装孔）：800mm宽×880mm高×182mm厚； - JBF-FHX2（带安装孔）：700mm宽×700mm高×172mm厚； - JBF-FHX3（带安装孔）：450mm宽×500mm高×125mm厚；
- 开孔尺寸：
- JBF-FHX1：750mm×520mm，固定孔大小为φ8mm； - JBF-FHX2：650mm×490mm，固定孔大小为φ8mm； - JBF-FHX3：429mm×425mm，固定孔大小为φ5.5mm。
适用范围
- 安装形式：直接安装或卸下安装板； - 控制器固定螺钉（建议）：JBF-FHX1使用M6X8，JBF-FHX2使用M6X10，JBF-FHX3使用M5X10； - 适用产品：包括但不限于JBF-61S20、JBF-61S30、JBF-61S30-H、JBF-PWMS、JBF-51S01、JBF-51S02、JBF-51S04、JBF-51S05、JBF-51S06等。
安装调试步骤
1. 将防护箱固定到墙上，安装孔参照防护箱结构图； 2. 将防水接头固定在防护箱进出线孔位上，注意拧紧且不得戳破防水接头顶部保护膜； 3. 将线路穿入防水接头并锁死（强弱电线注意分开布置）； 4. 将控制器固定在防护箱内并完成接线。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
