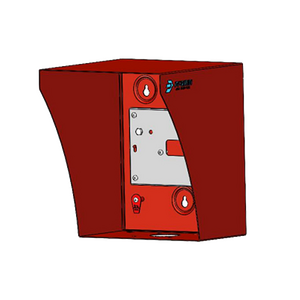

JBF-FHZ1防护罩
概述
JBF-FHX1/FHX2/FHX3 防护箱是控制器防护箱，JBF-FHX1/JBF-FHX2 配合防水接头使用可满足 IP66 的防护等级、JBF-FHX3 配合防水接头使用可满足 IP65 的防护等级。主要应用于管廊项目。
产品特点
产品具备不同的尺寸以适应不同型号的控制器，具有高防护等级，能够有效防止尘埃和水的侵入。JBF-FHX1 和 JBF-FHX2 的防护等级为 IP66，JBF-FHX3 的防护等级为 IP65。设计有防水接头，确保在恶劣环境下的可靠性。
性能参数
机械特性
- 外形尺寸
- JBF-FHX1（带安装孔）：800mm 宽×880mm 高×182mm 厚； - JBF-FHX2（带安装孔）：700mm 宽×700mm 高×172mm 厚； - JBF-FHX3（带安装孔）：450mm 宽×500mm 高×125mm 厚；
- 开孔尺寸
- JBF-FHX1：750mm×520mm，固定孔大小为φ8 mm； - JBF-FHX2：650mm×490mm，固定孔大小为φ8 mm； - JBF-FHX3：429mm×425mm，固定孔大小为φ5.5 mm；
适用范围
- 安装形式 产品型号
- 控制器固定螺钉 (建议) - 适用产品（包含但不仅限于） - 直接安装 JBF-FHX1：M6X8 配接我公司的 11SF-C 壁挂系列产品； - 直接安装 JBF-FHX2：M6X10； - JBF-61S20、JBF-61S30、JBF-61S30-H、JBF-PWMS、JBF-51S01、JBF-51S02、JBF-51S04、JBF-51S05、JBF-51S06； - 卸下安装板安装 JBF-FHX2：M4X10 JB-QB-JBF5010、JB-QB-JBF5011、JB-QB-JBF5012、JBF5015、JBF5016； - 直接安装 JBF-FHX3：M5X10 JBF-62S20、JBF-62S30、JBF-62S60、JBF5009、JBF5013、JBF5017、JBF51S41；
安装调试
1）将防护箱固定到墙上，安装孔参照防护箱结构图； 2）将防水接头固定在防护箱进出线孔位上，注意拧紧且不得戳破防水接头顶部保护膜。 3）将线路穿入防水接头并锁死（强弱电线注意分开布置）； 4）将控制器固定在防护箱内并完成接线。
注意： 1）防护箱的所有过线孔均应安装防水接头或堵头； 2）根据防水接头表选择合适的出线孔并锁紧接头，保证不用的防水接头顶部保护膜完好。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
