1 概述
此产品为控制箱，配合附件使用可满足 IP65 的防护等级。可作为自动控制雨淋阀等现场设备的控制箱使用，也可以作为具有 IP65 防护等级的 6 模块箱使用。
1.1 适用范围
主要使用场所为钢铁冶金、电厂等工业场所或其他有防护等级需求的项目。
1.2 型号组成
2 性能参数
机械特性
| 外形尺寸 | （箱体）490mm 宽 × 360mm 高 × 89mm 厚；（带安装孔）540mm 宽 × 360mm 高 × 89mm 厚 |
| 开孔尺寸 | 固定孔大小为 φ20 mm |
| 喷塑颜色 | 胆粉型号驼鼓 209（PANTONE7541C） |
| 适用范围 | 配接我公司的模块类产品：JBF5131A、JBF5131C 输入模块；JBF5141A、JBF5141C 输入/输出模块等；JBF5155 输入/输出模块（选配）；继电器（选配） |
3 安装调试

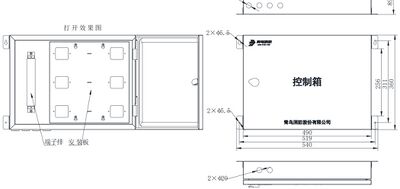

- 将控制器箱固定到墙上，相应孔位参照图1。
图1
- 取出附件中的防水接头，卸下防水接头固定螺母，将其安装到防护箱底部的相应孔位中。
- 将模块用合适的螺钉固定在防护箱内，相应接线固定牢固。右下角槽位可选配为继电器或输入/输出模块，如图2。
图2
注意：
1）箱体底部4个过孔，根据现场需要，安装防水接头或橡胶堵头，防水接头对模块的防护有着很重要的作用，请正确安装。
2）锁紧防水接头。因防护接头松动、被破坏造成的不能防水防尘，概不负责。
4开箱清单
检查产品包装箱中是否含有以下物品:
| 名称 | 数量 |
|---|---|
| 控制箱 | 1台 |
| 箱门钥匙 | 2把 |
| 防护箱安装说明书 | 1份 |
| M20防水接头 | 6个 |
| 22位端子排 | 1个 |
| 橡胶堵头 | 4个 |
5注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对本说明书的最终解释权。
