JBF-VCM3265A-7 CAN集线器
参考资料
文件:JBF-VCM3265A-7 CAN集线器使用说明书-V1.0.pdf
一、功能概述

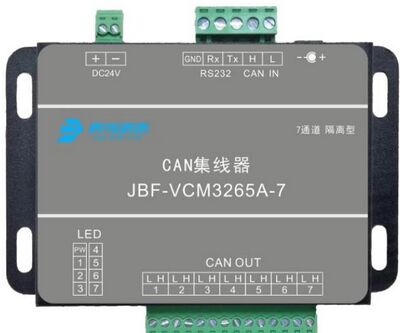

1.1 产品简介
JBF-VCM3265A-7 是一款专为采用多分支、长距离 CAN 总线组网通讯不稳定的系统定制开发的光电隔离型 CAN 集线器，该产品可实现一路 CAN 主口扩展七路 CAN 从口的功能，可作为 CAN网络的中继、扩展及隔离使用。广泛应用于商业地产、住宅、数据中心等组网线路敷设复杂的应用场景。
产品特点：
每个 CAN接口具备 600W 浪涌保护；
具备一路 CAN主口，七路 CAN从口；
具备光电隔离功能；
具备级联扩展功能(支持一级级联)；
具备延长通讯距离功能(1000米)；
1.2 性能参数
环境特性
| 工作温度 | -30~60°C |
| 相对湿度 | ≤90%(无凝露) |
电气特性
| 工作电压 | DC24V 直流供电，具备防反接功能 |
| 指示灯定义 | PW:电源指示灯，供电时绿色常亮1 LED 至 7 LED:对应 1 至 7 CAN 通讯指示灯，数据收发时绿色闪烁 |
接口特性
| CAN接口 | 一路主CAN口，七路从CAN口，每个CAN口具备短路保护功能、600W浪涌保护，通信距离:1000米 |
| CAN传输速率 | 13.3Kbps |
| 电源端口 | 端子供电1个，圆形插口1个，推荐使用端子供电(严禁同时供电) |
兼容性
JBF-11SF系列、JBF-11SF-C系列、JBF-51S0X系列、JBF-62系列控制器
机械特性
| 外观 | 黑色 |
| 外壳材质 | 金属 |
| 外形尺寸 | L 127mm × W 80mm × H 28mm(不含端子尺寸) |
二、 端口说明
2.1 电源端口
| 端口名称 | 端口说明 |
| 圆形插口 | 接圆型插头电源适配器(与端子供电二选一)，需单独配电源适配器 |
| DC24V+/-端子 | 接直流 24V 电源(与圆型插头电源二选一)推荐使用端子供电 |
推荐使用电源端子供电方式，严禁圆头插孔与电源端子同时供电！
2.2 外 CAN 端口
| CAN 端口 | 端口说明 |
| CAN 主口(上端) | H/L 端口:连接集中控制器 |
| CAN 从口(下端) | H/L(1 至 7)端口:连接分支控制器 |
三、使用场景及连接方式
广泛应用于商业地产、住宅、数据中心等组网线路敷设复杂的应用场景。

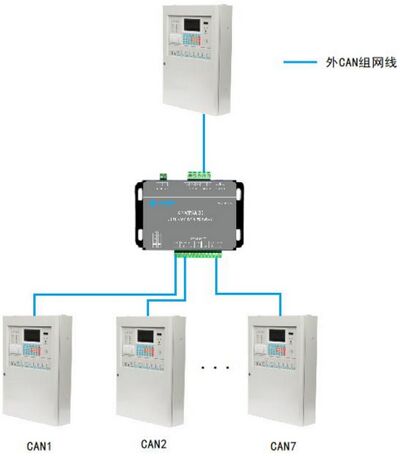

3.1 连接方式
一块 JBF-VCM-3265A-7 CAN 集线器可扩展 7 路外 CAN 分支

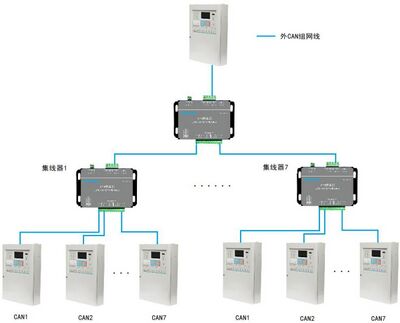

3.2 级联连接方式
JBF-VCM-3265A-7CAN集线器支持级联功能(两级集线器之间可扩展 1000 米通讯距离)，一级CAN集线器的CAN从口可以扩展7块CAN集线器，每块CAN集线器可扩展7路CAN分支。
四、开箱清单
| 物料名称 | 数量 |
| JBF-VCM3265A-7 | (1台) |
