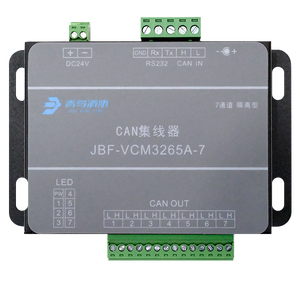

JBF-VCM3265A-7 CAN 集线器
功能概述
JBF-VCM3265A-7 是一款专为多分支、长距离 CAN 总线组网通讯不稳定的系统定制开发的光电隔离型 CAN 集线器，可实现一路 CAN 主口扩展七路 CAN 从口的功能，可作为 CAN 网络的中继、扩展及隔离使用。广泛应用于商业地产、住宅、数据中心等组网线路敷设复杂的应用场景。
产品特点：
- 每个 CAN 接口具备 600W 浪涌保护；
- 具备一路 CAN 主口，七路 CAN 从口；
- 具备光电隔离功能；
- 具备级联扩展功能（支持一级级联）；
- 具备延长通讯距离功能（1000 米）。
性能参数
环境特性
工作温度 -30~60℃
相对湿度 ≤90%（无凝露）
电气特性
工作电压 DC24V 直流供电，具备防反接功能
指示灯定义
PW：电源指示灯，供电时绿色常亮
1 LED 至 7 LED：对应 1 至 7 CAN 通讯指示灯，数据收发时绿色闪烁
接口特性
一路主 CAN 口，七路从 CAN 口，每个 CAN 口具备短路保护功能、600W 浪涌保护，通信距离：1000 米
CAN 传输速率 13.3Kbps
电源端口 端子供电 1 个，圆形插口 1 个，推荐使用端子供电（严禁同时供电）
兼容性
JBF-11SF系列、JBF-11SF-C系列、JBF-51S0X系列、JBF-62系列控制器
机械特性
外观 黑色
外壳材质 金属
外形尺寸 L 127mm × W 80mm × H 28mm（不含端子尺寸）
端口说明
2.1 电源端口
圆形插口 接圆型插头电源适配器（与端子供电二选一），需单独配电源适配器
DC24V+/-端子 接直流 24V 电源（与圆型插头电源二选一）推荐使用端子供电
推荐使用电源端子供电方式，严禁圆头插孔与电源端子同时供电！
2.2 外 CAN 端口
CAN 主口（上端） H/L 端口：连接集中控制器
CAN 从口（下端） H/L(1 至 7)端口：连接分支控制器
使用场景及连接方式
广泛应用于商业地产、住宅、数据中心等组网线路敷设复杂的应用场景。
3.1 连接方式
一块 JBF-VCM-3265A-7 CAN 集线器可扩展 7 路外 CAN 分支
3.2 级联连接方式
JBF-VCM-3265A-7 CAN 集线器支持级联功能（两级集线器之间可扩展 1000 米通讯距离），一级 CAN 集线器的 CAN 从口可以扩展 7 块 CAN 集线器，每块 CAN 集线器可扩展 7 路 CAN 分支。
开箱清单
物料名称 数量
JBF-VCM3265A-7 （1 台）
