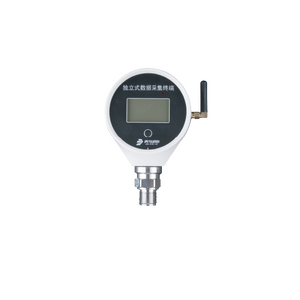

JBF-VS30N压力型独立式数据采集终端

概述

JBF-VS30N 独立式数据采集终端是一款电池供电便携式的无线数字输出的数字压力表，用于消防水系统管道各点位阀门处压力监测使用，实时监测压力状态，具有故障和上、下限报警等功能，实现云端实时监测。产品安装于水泵房管道阀门处，根据设计监测需求进行安装，该设备采用电池供电，无线数据传输，使用灵活度极高。特别适合城市管廊，消防管道、消防末端、消防泵房、石油化工厂房等需要无人值守、远程监控的区域。

产品特点

配置大尺寸 LCD 液晶屏，大字体实时数值显示，同时具有无线、电池、传感器等状态监测功能，具有三色背光，可高识别率的指示正常、故障及报警状态；产品采用高强度塑料外壳和 304 不锈钢接头，能够测量水、油等对不锈钢无腐蚀的介质，密闭性能良好；内置高精度压力传感器，能够准确的实时显示压力，并且具有精度高、长期稳定性好的特点；产品实时显示当前压力，可预设上下限报警点，触发报警限值可及时上报报警数据至消防云平台，同时具备探测量微变上传，可识别压力快速变化；3V 电池供电，超低功耗设计

性能参数

工作温度 -10 ～ +55℃
贮存温度 -20 ～ +65℃
相对湿度 ≤ 95%（无凝露）
工作电压 3V（电池）
监视电流 ≤ 0.03mA
报警电流 ≤ 6mA
量程 0-2.5Mpa
确认灯：监视状态时，红色指示灯闪亮（3S/ 次）；报警状态时，红色指示灯常亮；故障状态时，红色指示灯闪亮（1S/ 次）
线制无线传输，NB 型
外观 PANTONE Warm Gray 1 C 米白色
外壳材质塑料
产品质量液位型 780g / 压力型 400g
外形尺寸 L94mm×W105 mm×H65mm

注意事项、免责声明

本产品应安装在防水淋的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。设备使用前，需由当地经销商或技术服务部门使用NB 测试仪，测量安装位置 NB 信号质量，当地 NB 信号强度优于 -105dbm可以使用，低于此指标或无信号，需要与运营商沟通。

参考资料

文件:JBF／ASM-JBF-VS30N 压力／液位／温度型独立式数据采集终端使用说明书 V1.4 2023.3.2.pdf
