JBF-WG103无线网关
概述

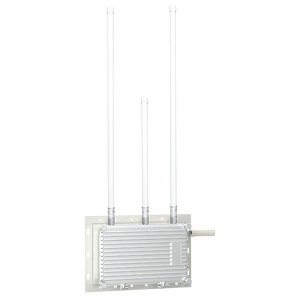

JBF-WG103无线网关室外型无线网关为青鸟消防HRP独立专网系统产品，适用于采用云端监控且现场设备广域分布的无线报警系统。系统采用青鸟Chrip通讯技术及独有的抗干扰技术，极大程度上保证了设备无线传输距离和通讯质量，满足中/大型项目无线网络覆盖使用需求。
产品特点
外置AC220V适配器供电，内置备电电池；
无线网关可使用以太网或4G实现数据上传青鸟云平台；
内置大容量数据存储器，可存储各种报警日志；
无线系统采用树状拓扑结构组网，支持注册、注销等功能；
可与手机APP端连接，显示所有网关注册设备详细信息。
适用场所
系统适用于部分安装位置不能布线区域；
适用于在普通住宅、学校宿舍、别墅群、街道、医院、园区、办公楼、大型综合体、古建筑群等场所。
工作原理
本产品通过接收青鸟消防HRP系列现场部件的运行信息，同时上传至青鸟消防云数据平台，完成设备心跳、火警、故障等信息的上报，实现远程监控现场设备信息，同时也可接收青鸟消防云数据平台的下行复位、启动等命令，完成对现场设备的控制。
性能参数
环境特性
工作温度 -20~+60℃（注：备电可充电温度范围 5~+50℃）
贮存温度 0 ~ 45°C
相对湿度 ≤95%(无凝露)
防爆特性
防爆标志 不涉及
电气特性
工作电压 DC24V（DC24V~36V）、（POE供电DC48V）
备电工作时长 常温（25℃）下待机≤24h
监视电流 41mA/DC24V 4G
39mA/DC24V 以太网
充电电流 228mA/DC24V
确认灯
监视状态下，状态灯绿灯闪亮；故障状态时，故障灯黄灯常亮；网关发送数据时，发射指示灯绿灯闪烁；网关接收到信息时，接收指示灯闪烁：接收到信息的信号强度强，绿灯闪烁；接收到信息的信号强度中，黄灯闪烁；接收到信息的信号强度差，红灯闪烁
单次注册模式：注册指示灯绿灯慢闪；连续注册模式：注册指示灯绿灯快闪；故障点替换模式：注册指示灯绿灯慢闪，同时状态指示灯红灯常亮；单次注销模式：注销指示灯红灯慢闪；
通讯特性
带载数量 ≤300点
注：含12个一级中继器；电气火灾监控探测器类设备限制接入20个；声光类设备与输入/输出模块类设备总数限制接入50个，其中输入/输出模块类设备限制接入10个。注：1个一级中继器下可带载1个二级中继。
最远传输距离 无线通讯距离：≤1200m（视距）
兼容性
兼容青鸟消防HRP系列现场部件
机械特性
外观 银灰色，喷漆
外壳材质 ADC12压铸
防护等级 IP67
产品质量 2.950kg（含安装背板）1.860kg（不含安装背板）
外形尺寸 L 345mm×W 235mm×H 98mm（含安装背板）
L 290mm×W 215mm×H 85mm（不含安装背板）
探测特性
保护面积 不涉及
认证特性
不涉及
执行标准
参照CCCF/XFJJ02《无线联网火灾报警系统通用技术要求》
安装说明
如果采用4G方式传输数据，首先需要使用六角扳手打开外壳，按照下图方向插入SIM卡，本产品支持移动/电信/联通的4G卡。插卡时需要注意缺口方向和SIM卡触点方向。
如果采用以太网方式传输数据，需要将网线穿过随网关附带的防水护套后在压接水晶头，以起到防水的作用。需保证所接网线不需进行用户账号/密码验证即可正常联网，若IP地址为自由获取则使用调试APP打开“DHCP”功能，若为固定IP，则需要将相应的IP地址通过调试APP写入网关。
安装天线，将四只玻璃钢天线（一根4G天线，两根CN470型玻璃钢天线和一根蓝牙天线（短玻璃钢天线）。分别按照网关天线标识安装在无线网关四个天线端子上，详见下图：
篇幅过多，请查看《参考资料》下的说明书。
端子说明
篇幅过多，请查看《参考资料》下的说明书。
操作说明
篇幅过多，请查看《参考资料》下的说明书。
保养与维护
定期测试网关接收信号值是否正常（测试网关下挂载设备信号值，连按现场部件调试/自检按键3次，用手机蓝牙连接网关，查看每个设备的信号值），建议每半年一次。
建议每半年对防水圈进行检验，如有老化，需要及时更换。
建议每半年检查射频转接线与电路板连接的松紧情况，如有松动需及时紧固。
根据实际使用环境和情况，备电电池需要每3年更换一次。
开箱及检查
规格型号：JBF-WG103（长款天线），打开包装后，本产品应该包括：
JBF-WG103无线网关、产品使用说明书、长款CN470玻璃钢天线2根、蓝牙天线、4G天线、电源适配器、U型管卡及螺母、膨胀螺栓、接地线螺母及接地线
规格型号：JBF-WG103（短款天线），打开包装后，本产品应该包括：
JBF-WG103无线网关、产品使用说明书、短款CN470玻璃钢天线2根、蓝牙天线、4G天线、电源适配器、U型管卡及螺母、膨胀螺栓、接地线螺母及接地线
如发现任意项有缺失或损坏，请速与当地经销商联系。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。
根据GB29837-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超过12年（不含内部电池使用寿命），特殊应用环境需要厂家指导确认使用寿命。
如本设备超过3个月未使用，请及时通电对内部电池进行充电操作，否则将影响电池使用寿命。
本公司保留对本说明书的最终解释权。
