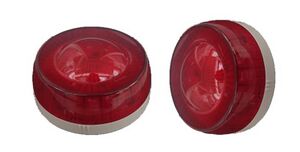

JBF1374火灾光警报器
概述
JBF1374为非编码型火灾光警报器，电源输入后可发出光警报信号。适用于探测器报警门灯或是室内走道、前室等公共场所；
产品特点
非编码型；
内置微处理器；
采用SMT表面贴装工艺；
DC24V电源驱动工作，无极性要求；
适用范围
适用于宾馆客房室外报警门灯、室内走道、前室等公共场所；
应用设计遵照国家标准GB 50116-2013《火灾自动报警系统设计规范》。
型号组成
JBF： 公司代号
1374：产品代号
工作原理
火灾光警报器主要由LED光源电路以及控制电路组成，当有火灾发生时，火灾光警报器接收到控制器或是控制模块输出的DC24V电源信号后，发出光报警信号进行警示报警。
性能参数
环境特性
工作温度：-10～+55℃
贮存温度：-20～+65℃
相对湿度：≤95%(无凝露)
电气特性
工作电压：DC24V（DC13V～28V）无极性要求
报警电流：≤ 5mA（DC24V）
闪光频率：1.0Hz～1.5Hz
兼容性：不涉及
机械特性
外 观：灯罩PANTONE T085-2-1红色透明
外壳材质：塑料
产品质量：90g
外形尺寸：Φ100mm×H43mm（含底座）
执行标准：GB 26851-2011《火灾声和／或光警报器》
安装说明/步骤
1.将产品底座用2只M4的螺钉紧固在预埋盒上；
2.施工中建议使用截面积≥1.0mm2的阻燃双绞线（ZR-RVS2*1.0mm2），将DC24V和GND连接在底座的端子V和G上（无极性要求）；
3.将产品嵌入底座，然后按顺时针方向拧紧即可；
保养、维护
（1）日常维护、保养；
（2）定期进行报警试验，建议每半年一次；
（3）根据GB 29837-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超过12年。
开箱及检查
打开包装后，本产品应该包括：火灾光警报器（不含底座）、产品使用说明书。 如发现任意项有缺失或有损坏，请速与当地经销机构联系。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与使用；
本公司保留对本说明书的最终解释权。
参考资料
接线图
