JBF4061型火灾显示盘
概述
JBF4061型火灾显示盘用于对楼层或某个防火区内的火灾报警信息进行重复显示。当火灾报警控制器产生报警时，火灾报警控制器同时把报警信号传输到对应防火区域的火灾显示盘上，显示盘会显示相关报警信息并发出报警声响。JBF4061型火灾显示盘的设计、制造和检定符合国家标准
《GB17429-2011 火灾显示盘》的要求。
产品特点
（1）JBF4061采用无极性二总线与JBF-11S、JBF-11SF、JBF-11SF-H系列火灾报警控制器配接使用。当有火警时，火灾显示盘能迅速接收到来自于火灾报警控制器发出的火警信号进行显示报警；
（2）JBF4061支持本回路3个报警地址段的设置（地址从001~200，地址可以重叠），支持类型为手报的本机手报地址的设置；
（3）JBF4061具有跨回路显示功能，可显示本机同一回路或跨回路上的所有探测类报警地址，在同一回路最多接15台火灾显示盘；
（4）JBF4061采用192×64点阵式液晶，显示信息丰富，显示效果清晰；
（5）JBF4061具中文注释功能，在报警时在液晶显示屏上可以显示出具体的报警位置号及预先保存的中文注释；
（6）JBF4061具有USB接口，支持U盘下载中文注释，支持U盘在线升级程序；
（7）JBF4061具有自检功能，可以自动检测火灾显示盘上的状态指示灯、液晶屏和扬声器；
（8）JBF4061具有中英文切换功能，可以通过菜单切换显示的语言。
适用场所
JBF4061型火灾显示盘适用于楼层或某个防火区内的火灾报警信息显示，特别适用于需要快速、清晰显示报警信息的场合。
工作原理
JBF4061型火灾显示盘通过无极性二总线接收来自火灾报警控制器的火警信号，并在液晶显示屏上显示报警信息，同时发出报警声响，以实现对火灾报警信息的显示和报警。
性能参数
额定工作电压 DC 24V
监视电流 ≤7mA
报警电流 ≤8mA
编码方式 通过火灾显示盘上的按钮设定
编码范围 201-215
指示灯 火警（红色）、首警（红色）、手报（红色）、故障（黄色）、运行（绿色）、消音（红色）
外形尺寸 180mm 长 × 110mm 宽 × 29mm 高
线制 L1、L2、V、G 四线，L1、L2 接二总线（无极性），V、G接 DC24V（无极性）
重量 280g
安装说明
JBF4061的底座接线图如图5-1所示：
端子L1和L2分别接二总线L+和L-；
端子G和V接DC24V，不分极性：图 5-1 JBF4061底座接线图
端子说明
内容暂无
操作说明
6.1 主功能界面
在主界面如图6-1所示，右下方的数字分别表示回路号和本机地址号。图 6-1 主界面
6.2 密码输入界面
在火警信息，故障信息，其他信息界面下，按“查询（确认）”键进入密码输入界面图6-2所示，操作“∧”、“∨”键输入数字，按“消音”键移动光标，光标移动至最右边时按按“消音”键完成密码输入确认。除火警界面、故障界面以外，其它操作都需要输入密码，密码分为两级，一级密码为“111”，二级密码为“999”。进入系统设置需要设置二级密码才能进入。密码输入正确进入“功能菜单”，输入错误返回“主界面”。密码不可修改。图 6-2 密码输入界面
6.3 功能菜单界面
功能菜单界面（如图6-3）。操作“∧”、“∨”键移动光标选择，按“消音（确认）”键进入操作，按“查询（退出）”键返回主界面。图 6-3 功能菜单界面
保养与维护
应定期进行报警试验，建议每半年一次。建议每两年或按照换过滤器提示（取决于现场使用环境），对光室过滤棉进行一次更换清理。
开箱及检查
打开包装后，本产品应该包括：
JBF4061型火灾显示盘
产品使用说明书
请检查产品外观和功能；如发现显示盘有任何缺失或损坏，在确定是非人为因素造成的破损，请速与我们联系，我们将立即为客户更换处理。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
故障调试

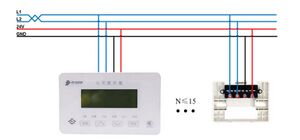

接线图
接线图
