一.概述
1.产品特点
1.1 内置微处理器，探测器对自身采集到的数据进行存储和判断，并具有自诊断功能；
1.2 差定温报警；
1.3 采用导光柱，抗静电能力好；
1.4 采用玻璃封装温敏电阻，温度响应速度快；
1.5 输出温度升降曲线。可以通过控制器查看现场的温度升幅曲线；
1.6 稳定性高。抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强；
1.7 抗潮湿能力强，可适应不同气候环境的要求；
1.8 采用SMT表面贴装工艺；
1.9 外观设计美观大方；
1.10 JBF4111-Bp是由蜂鸣底座与感温探测器组合而成，应用于青鸟火灾自动报警系统中。发出火灾警报的感温探测器配接蜂鸣底座后，底座会发出高分贝警报声。
2.主要用途及适用范围
2.1 相对湿度大；可能发生无烟火灾；经常有大量粉尘的环境；
2.2 正常情况下有烟雾和蒸汽滞留的环境；
2.3 起房、锅炉房茶炉房、发电机房、烘干车间等；
2.4 室内车库、吸烟室等；
2.5 其它不宜安装感烟探测器的厅堂和公共场所。
3.型号的组成及其代表意义
4.使用环境条件
4.1 工作温度：-10→+50℃
4.2 贮存温度：-30→+75℃
4.3 相对湿度：≤93%
二.工作原理
感温探测器由热敏电阻及相应的放大处理等电路组成，报警部分由CPU接收来自控制器的报警命令，驱动蜂鸣器发出声音信号。热敏电阻是一种具温度敏感性的半导体电阻，电阻阻值随温度的变化而变化，当温度达到设定报警阈值时电路给出报警信号，向控制器发送报警信号，控制器确认报警并将报警的感温探测器火警灯点亮（常亮），同时启动与报警探测器配接的蜂鸣底座的报警声响（75dB~95dB）。
三.技术特性
1.主要性能参数
| 工作电压 | 额定工作电压：DC24V(DC19V~DC27V) |
| 报警电流 | ＜30mA （24V） |
| 报警音量 | 75dB~95dB （24V） |
| 确认灯 | 监视状态闪亮，报警状态常亮（红色） |
| 变调周期 | 2s |
| 外形尺寸 | Φ103mm×55mm |
| 编码方式 | 使用专用电子编码器（探测器和底座一对一，写入相同地址码） |
| 编址范围 | 1-200 |
| 保护面积 | 20-30m² |
| 线制 | 四线制：通讯线L1、L2（无极性），24V电源线V1、G1（有极性） |
四.尺寸

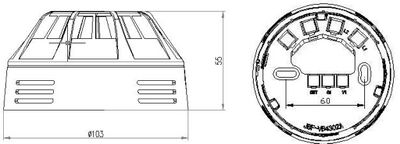

1.外形及安装尺寸
五.安装、调试
1.安装程序、方法及注意事项
1.1 布线施工后，通过使用膨胀螺栓或预埋盒将底座固定在墙上，安装孔距为60mm。
1.2 安装之前，要将感温探测器和蜂鸣底座，一对一，写入相同地址码（1-200）。底座地址必须与底座配接的感温探测器的地址一致（注意：用编码器读不出蜂鸣底座地址）。
1.3 底座L1、L2连接在控制器总线L1、L2上（无极性）：底座上V1和G1分别连接在直流电源DC24V和GND上（注意极性）。
1.4 底座在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。
1.5 将探测器嵌入底座，然后按顺时针方向拧紧即可。
1.6 将探测器与底座拧在一起后，连接入控制器中，进行登记（注意：当蜂鸣底座单独接入控制器时，在控制器中读不到底座的应答电流，也登记不上）。
1.7 安装时宜带手套操作，以保持探测器外壳清洁。

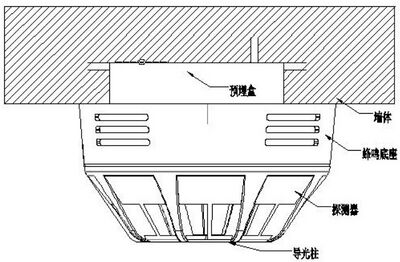

1.8 安装图例：

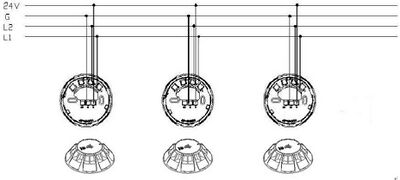

1.9 按下图所示连线，注意极性要正确。
六.安装、调试后的验收试验项目、方法和判据
验收依据：《火灾自动报警系统施工及验收规范》
七.故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 巡检灯不亮 | 未开通电源 | 打开电源 |
| 接触不良 | 重新接线 | |
| 巡检灯亮，报故障 | DC24V 电源未接通 | 检测对应探测器下的蜂鸣底 座24V线是否接好，重新接 好24V电源线 |
| 不能登记 | 探测器未编码 | 使用专用编码器对现场部件 编码 |
| 编码地址范围错误 | 参照编码器说明书重新编码 | |
| 与探测器配接的蜂鸣 底座在探测器报警后 没有启动声功能 | 蜂鸣底座和探测器的 地址不一致 | 探测器、底座的地址必须一 致，参照编码器说明书重新 对底座编码，编码范围1~200 |
| 上电之后带蜂鸣 器的底座启动声 功能 | 控制器发出火警命令 | 清除使得探测器报警的外接 条件，控制器复位 |
八.保养
建议检测验收前加防尘罩保护，但系统正式运行前一定要去掉防尘罩。
