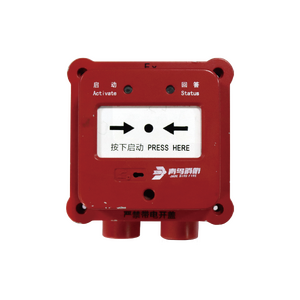

JBF4123G-Ex消火栓按钮(隔爆型&粉尘防爆型)

概述
JBF4123G-Ex型消火栓按钮防是隔爆型及粉尘防爆型的编址型按钮,将启动信号发送到控制器,控制器接收到启动信号后向启泵模块发出启泵信号,启泵模块接收到启泵信号后启动消防泵并向控制器发出回答信号。适用于石油、化工等具有防爆要求的含有IIA~IIC的Ⅰ区、Ⅱ区。
产品特点
内置微处理器,性能稳定
采用SMT 表面贴装工艺,可靠性高,一致性好
采用电子编码方式,可通过专用电子编码器编址
复位必须使用与该按钮配套的专用钥匙
外壳材料为铝合金,具有防尘、防水功能,防护等级达到IP66
适用于含有II 类A、B、C 级T1 ~ T6 组可燃气体或粉尘与空气形成的爆炸性混合物的1 区、2 区及21 区、22 区危险场所
性能参数
环境特性
工作温度 -40 ~ +75℃
贮存温度 -40 ~ +85℃
相对湿度 ≤ 93%(无凝露)
电气特性
工作电压 DC18V-28V 控制器提供,调制型
监视电流 ≤ 0.3mA(DC24V 条件下)
报警电流 ≤ 1mA(DC24V 条件下)
确 认 灯 监视状态瞬时闪亮,启动时常亮(红色),回答时常亮(绿色)
机械特性
外 观 RAL3003 宝石红
外壳材质 铸铝
防护等级 IP66
产品重量 1.6kg
外形尺寸 145mm×130mm×91mm(LWH)
电气接口 2×M20×1.5
通讯特性
线 制 二总线,无极性
编址范围 1-200
编址方式 电子编码器编码
最远传输距离 1500m
防爆特性
防爆标志: Exd IIC T6 Gb Ex tD A21 IP66 T80℃
执行标准
GB 16806-2006《消防联动控制系统》
GB 3836.1-2010 《爆炸性环境 第 1 部分:设备 通用要求》
GB 3836.2-2010《爆炸性环境 第 2 部分:由隔爆外壳“d”保护的设备》
GB 12476.1-2013《可燃性粉尘环境用电气设备第1 部分通用要求》
GB 12476.5-2013《可燃性粉尘环境用电气设备第5 部分外壳保护型”tD”》
注意事项、免责声明
注意事项 内外接地务必可靠;经检验合格产品,不允许随意更换元器件或改变结构,以免影响防爆性能;维修保养时,注意保护隔爆面,所有隔爆面不得有损坏或锈蚀;严禁带点开盖;非专业人员不得随意安装、拆卸;定期进行报警试验,建议每半年一次;电缆引入装置及封堵件需自配。
接线图
参考资料
文件:JBF/ASM-JBF4123G-Ex使用说明书 V1.3 2023.3.2.pdf
