1 概述

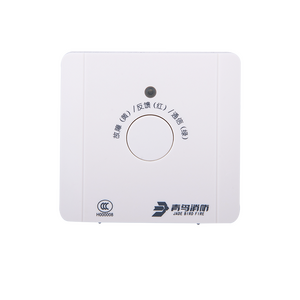

JBF4133R-C 无线输入模块
JBF4133R-C 是本公司开发的基于青鸟 Chrip 无线通讯技术开发的消防报警系统无线输入模块。该现场部件是青鸟边缘专网无线系统的组成部件，主要用于接收无源动合信号，实现对监控设备状态的监控。本设备按钮按下可以进行反馈信号的自检以及报警测试。
1.1 产品特点
- 内置微处理器，性能稳定。
- 采用 SMT 表面贴装工艺，可靠性高，一致性好。
- 产品采用无线通讯方式，施工现场无需布线。
- 操作简单，输入端连接监控设备的无源动合触点，即可实现对监控设备状态的监控。
- 产品使用青鸟消防 Chrip 通信技术，功耗低，传输距离 1200m（视距）。
- 无线输入模块可以安装到预埋盒内部，节省占用空间，同时也可以支持明装（无预埋盒）的安装。
1.2 适用范围
- 适用于所有使用青鸟消防 Chrip 通信技术的无线报警系统，如与 JBF-WG101 无线边缘网关等配套使用。
- 适用于九小场所、学校教学楼、学生宿舍、农家乐等场所。
- 用来监视液位，压力等报警后输出无源动合信号的设备。

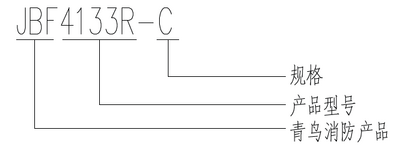

1.3 型号组成
2 工作原理
模块采用青鸟 Chirp 通讯技术，接收无源开关量信号，当外接设备由常开状态转为常闭状态持续时间＞3 秒钟后，模块通过无线方式将反馈信号发送到控制器，同时红色指示灯常亮来警示用户。当外界设备常闭状态变为常开状态后，反馈状态取消，设备复位。
3 性能参数
环境特性
| 工作温度 | -10℃～+55℃ |
| 贮存温度 | -20℃～+65℃ |
| 相对湿度 | ≤95%(无凝露) |
防爆特性
防爆标志 不涉及
电气特性
| 电池型号 | CR17450 / 3V |
| 报警电流 | ≤2mA（3V） |
| 监视电流 | ≤3 μA |
| 确认灯 | 巡检状态绿色闪亮，动作反馈红色常亮，故障黄色常亮 |
通讯特性
| 网络类型 | 青鸟边缘专网 |
| 工作频段 | 470-510 MHz |
| 最远传输距离 | 视距 1200m |
兼容性
支持青鸟边缘专网无线系统
机械特性
| 外观 | 白色 |
| 外壳材质 | 塑料 |
| 产品质量 | 69g（不含明装底座）95g（含明装底座） |
| 外形尺寸 | 90mm × 86mm × 34mm（含明装底座） 90mm × 86mm × 27mm（不含明装底座） |
探测特性
保护面积 不涉及
认证特性
不涉及
执行标准
1） 参考 GB 16806-2006 消防联动控制系统
4 安装调试
4.1 安装说明/步骤
- 外形及安装尺寸（含明装底座）。

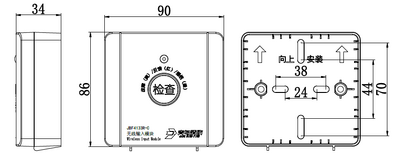

图 1 外形及尺寸图（含底座）
- 外形及安装尺寸（不含明装底座）。

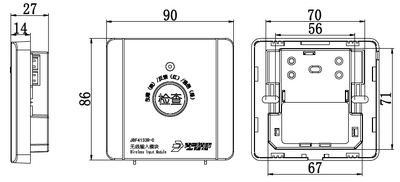

图 2 外形及尺寸图（不含底座）
- 安装程序、方法及注意事项。
产品同时支持明装与暗装两种安装方式。
暗装方式：产品放入预埋盒内部，同时用包装内的安装螺钉与预埋盒连接
注：产品装到预埋盒内部时，预埋盒外轮廓最小尺寸为 83×83mm，小于该尺寸的预埋盒不支持暗装的方式。
明装方式：若产品需要明装，则需要另外订购型号为 JBF-VB4502A（白色）的明装底座配合使用，先将明装底座与墙体固定，再将产品底座与明装底座连接

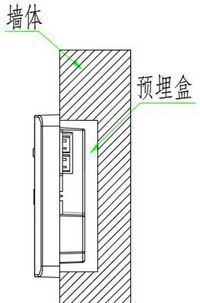

图 3、暗装方式
图 4、明装方式
4.2 调试方法
- 注册登记。
长按网关“注册”按键 3s 以上，网关注册指示灯绿灯慢闪（60s 内网关未收到设备注册信息，自动退出单点注册模式）；
按无线输入模块按键连按 3 次，网关注册指示灯绿灯常亮，此时按“确认”按键，网关蜂鸣器蜂鸣一声后，注册指示灯绿灯闪烁 5 次后熄灭，即完成注册。
- 正常运行时，指示灯每 48s 周期闪亮。
- 网络测试：用户连按 2 次按键，设备自检，并同时上传网络数据（安装人员和技服人员使用）。
5 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 黄色指示灯亮 | 电池欠压 | 更换电池 | 3V锂锰电池，电池型号CR17450 |
6 保养、维护
- 日常维护、保养、校准。
- 定期进行报警试验，建议每半年一次。
7 开箱及检查
如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。
8 注意事项、免责声明
- 在使用中，必须严格按照本说明书的要求进行安装和调试。
- 本公司有权对说明书内容进行修改，恕不事先通知。
- 本公司保留对本说明书的最终释权。
