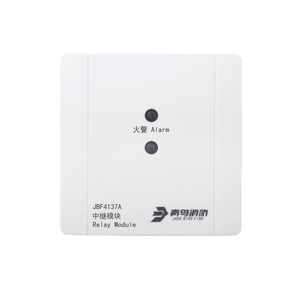

JBF4137A中继模块
产品特点
内置微处理器，采用SMT 表面贴装工艺
工作同时需要DC24V 电源线，和无极性二总线。传输距离可达 1500m
回路信号处理电路与输入检测信号处理电路间采用电气隔离设计，确保系统安全
采用电子编码方式，可通过电子编码器进行编址
采用插拔式结构，先安装底座，线路检查完成后再装主体，进行调试
主要用于对外接非编址设备的复位控制及状态监测，具有完善的故障检测功能（包括断路、短路和24V 掉电检测）
性能参数
环境特性
工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）
电气特性
工作电压： DC18V-28V，调制型，控制器提供
监视电流： ≤ 0.25mA @24V
动作电流： ≤ 1.0mA @24V
触点负载： 2A/30VDC
确认灯的状态：
监视状态-“报警”灯红色闪亮；
报警状态- “报警”灯红色常亮；
故障状态- “报警”灯常灭
机械特性
外壳材质： 塑料
外 观： PANTONE Warm Gray 1 C 米白色
产品重量： 116g
外形尺寸： 85mm 长×85mm 宽×41mm 厚
通讯特性
编址方式： 电子编码器
编址范围： 1-200
线 制： 两线制，信号线无极性
通讯距离： 1500m
兼 容 性
可配接 JBF-11SF 系列、JBF-11SF-C 系列、JBF51S系列及 JBF50 系列控制器
执行标准
GB 16806-2006《消防联动控制系统》
