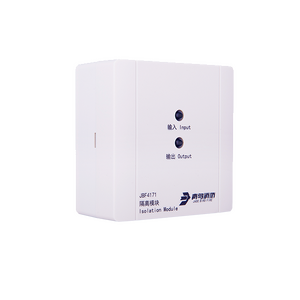

JBF4171隔离模块
产品特点
采用插拔式结构，易于施工、维护方便
用于总线设备的短路保护，支持环形或树状分支两种连接方式
每只总线短路隔离器保护的设备总数不应超过32 点
无需编码直接接到回路中安装调试简单，通讯距离1500m
可配接JBF-11SF 系列、JBF-11SF-C 系列、JBF51S 系列及JBF50 系列控制器
性能参数
环境特性
工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）
电气特性
工作电压： DC18V-28V，调制型，控制器提供
报警电流： ≥ 200mA（DC24V）
确认灯： 红色
机械特性
外壳材质： 塑料
外观： PANTONE Warm Gray 1 C 米白色
产品重量： 120g
防护等级： IP20
外形尺寸： 85mm 长×85mm 宽×41mm 厚（含底座）
执行标准
GB 4717-2005《火灾报警控制器》
接线图
