JBF4310-EL终端盒
概述

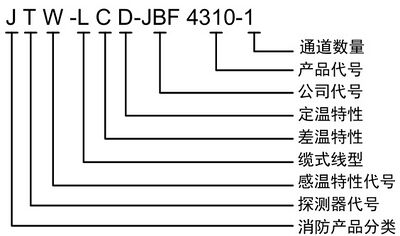

JTW-LCD-JBF4310-1型缆式线型感温火灾探测器是一款新型数字式探测器，由信号处理单元、感温电缆和终端盒组成，能够实时监测整条线缆的温度变化，并通过智能算法进行分布式处理，提供温度分布细节、温度场、温度变化趋势和精准的温度绝对值。
产品特点

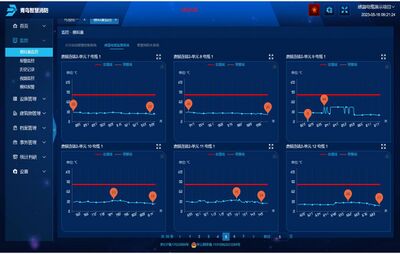

1. 最大感温电缆长度500m，报警定位精度1m，高温报警响应小至3cm。2. 强抗电磁干扰性能，通过30V/m射频电磁场辐射和100A/m工频磁场测试。3. 支持RS485、CAN、火灾报警控制器回路和3个干接点输出，方便现场应用。4. 具有温度场巡检功能，可采集感温电缆周围温度，并通过软件分析历史数据进行预警。5. 线缆安装方便，抗拉伸，支持小曲率半径安装，续接方便。
性能参数
环境特性
工作温度 -40～+70℃
贮存温度 -40～+75℃
相对湿度 ≤95%(无凝露)
防爆特性
防爆标志 非防爆产品
电气特性
工作电压 DC24V（20V~28V）
监视电流 ≤ 70mA（DC24V）
报警电流 ≤ 79mA（DC24V）
最大工作电流 ≤800mA（保险丝规格：1.6A）
通讯特性

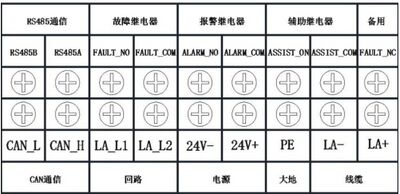

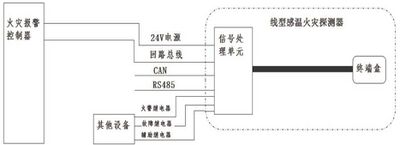

通信接口 RS485/CAN/青鸟回路总线
输出端口 3 个无源干接点输出（火警、故障、辅助[预警]）
电缆端口 ≤500m 感温电缆通信
机械特性
外壳材质 PC-VO 级阻燃/信号处理单元
产品质量 信号处理单元：574 克，终端盒：214 克，线缆：63±5 克/米

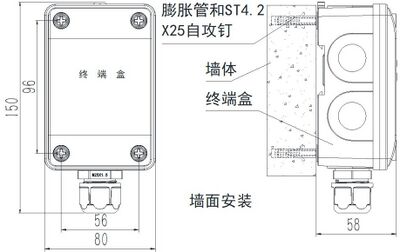

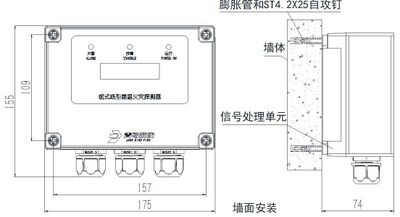

外形尺寸 信号处理单元：175×155×74mm，终端盒：150×80×58mm，线缆截面尺寸：4×12mm，公差：±0.5mm
外壳防护等级 IP67
探测特性
探测器定温报警 设定值 85℃ 105℃
探测器类型 缆式、差定温、可恢复式、分布定位、探测型
保护长度 ≤500m
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
