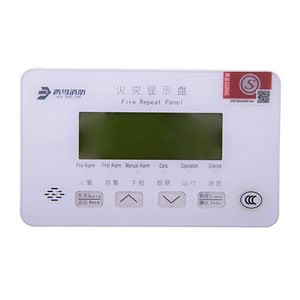

JBF5060火灾显示盘
概述
JBF5060 型火灾显示盘是青鸟消防开发的产品，用于显示楼层或某个防火区内火灾报警信息，并发出报警声响。当现场发生火灾时，现场部件将火警信息上传至火灾报警控制器，控制器将报警信息同步至火灾显示盘上，显示报警设备编号及相关信息并发出报警声响。
产品特点
可配接JBF-11SF 系列、JBF-11SF-C 系列、JBF51S系列及JBF50 系列控制器
段码显示，功耗更低。
应用于二总线制系统，无极性要求，回路线应采用 ZR-RVS-2×1.5mm² 线型。
可实现本回路、跨回路、跨机报警。
具备日期、时钟显示，并自动与报警主机校时，无需单独设置
采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
可自动识别报警设备类型
通讯距离可达1500m，每个报警总线回路可带载15 台
编址范围201-215
中文注释支持U 盘导入，简化调试方式
适用范围
适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所，用于显示楼层或某个防火区内火灾报警信息并发出报警声响。
工作原理
火灾显示盘内嵌微处理器，接收到火灾报警控制器回路上探测类产品的报警信息进行显示并发出报警声响。
性能参数
环境特性
工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）
电气特性
显示方式： 数码显示液晶显示
线制： 二线制
工作电压： DC18V-28V，调制型，控制器提供
监视电流： JBF5060： ≤ 1mA（DC24V）； JBF5061：≤ 1.5mA（DC24V）
报警电流： JBF5060： ≤ 3mA（DC24V）； JBF5061：≤ 4mA（DC24V）
射频电磁场辐射抗扰度： 30V/m
指示灯的状态有：
火警-（报火警时为红色常亮状态）；
手报-（登记过的手报报警时为红色常亮状态）；
运行-（层显运行时为绿色闪亮状态）；
消音（报警时按下为红色常亮状态）
机械特性
外壳材质： 壳体塑料，前面板PC
外观： PANTONE Warm Gray 1 C 米白色
产品重量： 305g
防护等级： IP30
外形尺寸： 180mm 长×110mm 宽×29mm 厚（含底座）
执行标准
GB 17429-2011《火灾显示盘》
安装操作
篇幅过多，请查看《参考资料》下的说明书。
故障调试
保养、维护
定期进行报警试验，建议每半年一次。
开箱及检查
打开包装后，本产品应该包括火灾显示盘和产品使用说明书。如发现任意项有缺失或有损坏，请速与当地经销商联系。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试；本公司保留对本说明书的最终解释权。
参考资料
文件:JBF5060火灾显示盘使用说明书V1.4 1729845882283.pdf
