JBF5112型点型家用感温火灾探测器

概述

JBF5112点型家用感温火灾探测器（以下简称探测器）是青鸟消防开发的内置朱鹮芯片的家用感温探测器，产品可对安装环境的温度快速变化或是恒定温度做出快速响应，当满足A2R规定的报警条件时，上传报警信息至火灾报警控制器进行报警。

产品特点

低功耗，无极性二总线产品，支持远距离通讯，通讯距离≤1000米；
内置青鸟消防自研的火灾探测报警专用微处理器「朱鹮」；
探测器硬件电路设计高度集成，性能稳定可靠；
射频电磁场辐射抗扰度能力大于30v/m；
满足A2R类要求，同时具备定温、差温报警功能；
具备温度传感器异常状态报警功能。

适用范围

各类住宅建筑的起居室、卧室等场所。

型号组成

JBF：公司代号 5112：产品代号

工作原理

家用感温探测器由热敏电阻、音响器件及相应的辅助逻辑电路组成。热敏电阻是一种具有温度敏感性的半导体器件，阻值随温度的变化而变化，当温度达到设定报警阈值时电路会发送报警信号，探测器也会发出报警声音。

性能参数

环境特性

工作温度：-10～+50℃
贮存温度： -20～+65℃
相对湿度：≤95%（无凝露）

电气特性

工作电压：总线DC24V（DC18V~28V），控制器提供
监视电流：≤ 150uA（DC24V）
报警电流：≤ 320uA（DC24V）
确认灯：监视状态瞬时微亮，报警常亮（红色）
声压级：初始声压小于45dB ,逐渐增大至72dB

机械特性

外观：PANTONE Warm Gray 1 C 米白色
外壳材质：塑料
产品质量：75g

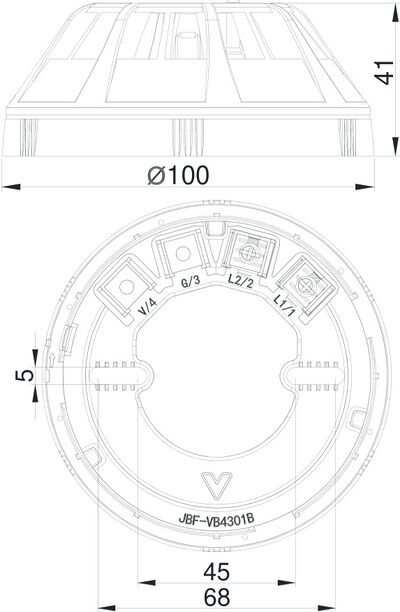

外形尺寸：Φ 100mm × H 41mm（含底座）

安装说明

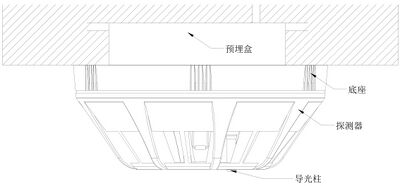

1.将探测器底座用2只M4的螺钉紧固在预埋盒上；

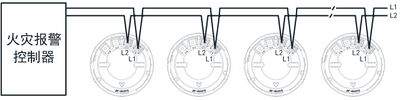

2.施工中建议使用截面积≥1.0mm2的阻燃双绞线（ZR-RVS2*1.0mm²），L1、L2 分别接在安装底座的端子L1、L2 上，无需区分极性；
3.用编码器对探测器写入地址（11协议：1~200；62协议：1~252）；
4.将探测器嵌入底座，然后按顺时针方向拧紧即可；
5.安装时宜带手套操作，以保持探测器外壳清洁；
