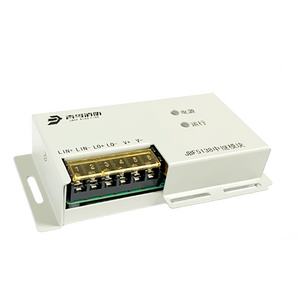

JBF5138中继模块
产品特点
主要用于延迟回路通讯距离 1000M，不支持级联使用
采用回路通信宽电压设计，兼容性强；可兼容驱动青鸟消防3 系、4 系、5 系的现场部件
内置微处理器，具有智能管理功能
中继模块回路输入接线无极性；电源接线有极性
回路总线输入与输出实现电气隔离，模块稳定性高，抗干扰能力强
性能参数
环境特性
工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）
电气特性
工作电压： DC18V-28V，调制型，控制器提供
工作电流： ≤ 26.5mA（DC24V）
确认灯的状态有：
正常工作状态-运行灯每闪烁周期闪烁1 次；
输入回路线断路或短路故障-运行灯每闪烁周期快闪2 次；
输出回路线断路故障-运行灯每闪烁周期快闪3 次；
输出回路线短路故障-运行灯每闪烁周期快闪4 次
机械特性
外壳材质： 金属
外观： RAL7038 灰白色
产品重量： 300g
外形尺寸： 148mm 长×85mm 宽×32mm 厚
通讯特性
线 制： 四线制（无极性两总线、DC24V 线）
总线输入距离： ≤ 1000m（输入电压范围DC13V~DC28V）
总线输出距离： ≤ 1000m（不支持级联使用，支持并联使用）
兼容性
可配接 JBF-11SF 系列、JBF-11SF-C 系列、JBF51S 系列及JBF50 系列控制器
执行标准
执行标准GB 16806-2006《消防联动控制系统》
参考资料
文件:JBF／ASM-JBF5138中继模块使用说明书 V1.0.pdf
