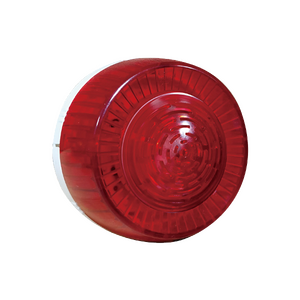

JBF5174-Ex火灾声光警报器
产品特点
内置微处理器，采用SMT 表面贴装工艺
采用消防二总线技术，无极性要求
可通过编码设置两种不同的警报声或单独声、单独光等状态
性能参数
环境特性
工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）
电气特性
工作电压： DC18V-28V，调制型，控制器提供（需配接安全栅）
监视电流： ≤ 205μA
报警电流： ≤ 6mA（DC24V）
总线本安参数： Ui=28V Ii=93mA Ci=50pF Li=0mH Pi=1.0W
声压级： 75.0dB ～ 115.0dB （DC24V，A 计权）
变调周期： 4.0s ～ 5.0s
闪光频率： 1.0Hz ～ 1.5Hz
机械特性
外 观： PANTONE T085-2-1 红色透明
外壳材质： PC（上壳）+ 塑料（底座）
产品质量： 约185g
外形尺寸： Φ100mm×H52mm（含底座）
IP 等级： IP34
防爆特性
防爆标志： Ex ib IIC T6 Gb
防爆合格证号： CE20.2769X
通讯特性
线 制： 二线制（无极性）
编址范围： 1 ～ 200
编址方式： 电子编码器
最远传输距离： 1000m
兼容性
可配接JBF-11SF 系列、JBF-11SF-C 系列、JBF51S 系列、JBF50 系列控制器
认证特性
消防认证、防爆认证
执行标准
GB 26851-2011《火灾声和/ 或光警报器》
GB 3836.1-2010《爆炸性环境 第1 部分：设备 通用要求》
GB 3836.4-2010《爆炸性环境 第4 部分：由本质安全型“i”保护的设备》
接线图
参考资料
文件:火灾声光警报器-JBF5174-Ex-使用说明书20201229.pdf
