JBF5178CG-Ex 火灾声光警报器

概述

JBF5178CG-Ex 型火灾声光警报器是青鸟消防火灾报警系统中的重要组成部分。当监控区域发生火灾时，控制器发出联动控制命令，该警报器会发出高分贝火警声和光信号进行报警。产品具有优良的防爆和防护设计，适用于各种严酷的工业场景。

产品特点

1. 内置青鸟消防自研的火灾报警专用微处理器「朱鹮」；
2. 室外型声光警报器，可应用于室内、室外环境，防护等级满足 IP66 要求；
3. 支持两线和四线工作模式，无极性，出厂默认四线，通过拨码开关可设置为两线工作模式；
4. 低功耗，最远通讯距离≤1000 米；
5. 满足气体防爆和粉尘防爆标准，具有防爆 3C 认证证书；
6. 通过拨码开关可设置两种音调、编址和非编址工作模式；
7. 通过编码器可设置只声、只光模式。

适用范围

1. 适用于常规场所及含有 II 类 A、B、C 级 T1～T6 组可燃气体或粉尘与空气形成的爆炸性混合物的 1 区、2 区及 21 区、22 区危险场所；
2. 应用设计遵照国家标准 GB 50116-2013《火灾自动报警系统设计规范》。

工作原理

火灾声光警报器由消防两总线接口电路、直流供电电路、警报声电路和 LED 灯光电路及相应的处理电路组成。当有火灾发生时，控制器发出联动控制命令，声光警报器发出火警声和光报警信号。

性能参数

环境特性

- 环境温度：-40～+70℃
- 贮存温度：-40～+85℃
- 相对湿度：≤95% RH(40℃±2℃无凝露)

电气特性

- 防爆标志：Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db
- 回路总线电压：11S 协议 DC18V-28V，62S 协议 DC13V-28V，均为调制型，由控制器提供
- 工作电压：DC24V（DC18～28V）
- 额定功率：＜1.32W（DC24V）
- 监视电流：总线≤0.5mA；电源≤20mA（DC24V）
- 报警电流：二线≤9.5mA，四线≤41mA，非编址≤41mA
- 带载数量：二线≤10 只（单回路）
- 声压级：75dB～115dB（A 计权）
- 变调周期：3.0S～5.0S
- 闪光频率：1.0Hz～1.5Hz
- 最远传输距离：1000m（导线截面积≥1.0mm²）

通讯特性

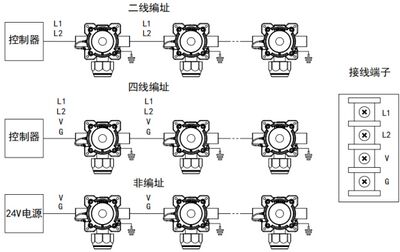

- 线制：四线或通过拨码开关切换为二线
- 编址范围：11S 协议 1～200；62S 协议 1～252
- 编址方式：编码器编址方式

机械特性

- 外观：灯罩 Pantone T085-2-1 红色透明，隔爆腔 RAL3003 红色
- 外壳材质：压铸铝+塑料
- 产品质量：约 1450g

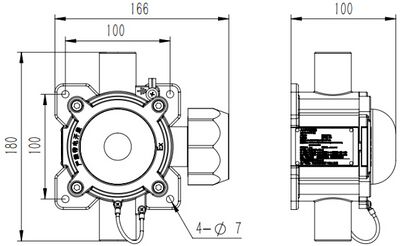

- 外形尺寸：180mm×166mm×100mm
- IP 等级：IP66

认证特性

- 消防认证、防爆认证
- 防爆证书编号：CE24.3386X

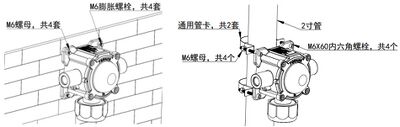

安装说明

篇幅过多，请查看《参考资料》下的说明书

调试方法

1. 编址模式：需在接线前用编码器对火灾声光警报器写入地址码，地址码写入成功后，将其正确接线并进行注册登记，遇火警时，控制器发出联动控制命令，火灾声光警报器即发出火警声、LED 灯闪亮；
2. 非编址模式：与火灾声光警报器连接的控制模块输出 DC24V 时，火灾声光警报器即发出火警声、LED 灯闪亮。

故障分析与排除

篇幅过多，请查看《参考资料》下的说明书

保养与维护

1. 定期进行报警试验，建议每半年一次；
2. 根据 GB 29837-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超过 12 年。

开箱及检查

打开包装后，应包括火灾声光警报器、产品使用说明书和内六角扳手。如发现任意项有缺失或损坏，请与当地经销商联系。

注意事项、免责声明

1. 在使用中，必须严格按照本说明书的描述进行安装与调试；
2. 隔爆腔外壳应就近连接到大地，接地务必可靠；
3. 禁止随意更换火灾声光警报器元器件或改变结构，以免影响防爆性能；
4. 密封圈、紧固件如有损坏，应及时更换；
5. 连接电缆后，恢复密封圈到原位，拧紧盒盖；
6. 隔爆接合面不进行修理；
7. 须配装与此产品防爆等级适用的并取得强制性认证的引入装置；
8. 本公司保留对本说明书的最终解释权；
警告：产品外壳塑料材质部分，有潜在静电电荷危险，避免摩擦，清洁时请用湿布擦拭！产品用于爆炸性粉尘环境中时，存在潜在静电电荷危险，因此不能用于受产生电荷过程、机械摩擦、分离过程、电子发射和气动传输粉尘影响的区域。存在爆炸性气体和粉尘环境时严禁打开！
产品在正常使用、维护和清洁时避免由静电电荷引起点燃危险，使用在爆炸环境中时，不应触碰和擦拭设备。如必须擦拭、触碰，则应在通风良好，无气体或粉尘泄露的场所进行，并用拧干的湿布擦拭外壳，严禁用干布擦拭外壳
