一、 安装说明
气溶胶灭火装置控制盒专用于气溶胶灭火控制系统，当气灭控制器输出喷洒动作时，控制盒控制所连接的气溶胶灭火装置动作。
将安装示意图中的结构 A(通用底座部分)正确连接到气灭控制器的喷洒接线端子处。
将气溶胶灭火装置正确连接到安装示意图中的结构 A(通用底座部分)处。
按安装示意图中指示的方向，正确地将结构 A（通用底座部分）和结构 B(气溶胶灭火装置控制盒部分)紧密扣合上。

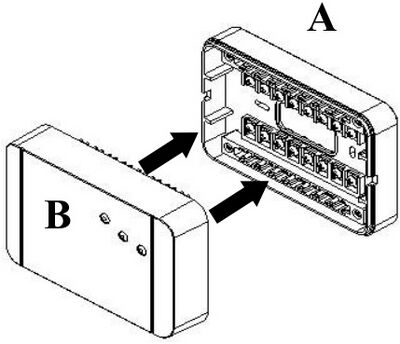

安装示意图
二、 接线方法
气溶胶灭火装置控制盒与气灭控制器的接线方法：
采用 RVS 2X1.5 mm2 双绞线按接线示意图将通用底座的端子 8（或 7）和端子 6（或 5）与气灭控制器连接端子 C+（喷洒正）、C-（喷洒负）分别正确连接好。
注意：连接线线阻≤33Ω。
气溶胶灭火装置控制盒与气溶胶灭火装置的接线方法： 按接线示意图将通用底座的端子 9（或 10）和端子 11（或 12）与气溶胶灭火装置进行连接（无需考虑极性）。
如需同时启动多台（套）气溶胶灭火装置时，气溶胶灭火装置应采用并联方式接入通用底座的端子 9（或 10）和端子 11（或 12）。
注意：连接线线阻≤2Ω。
三、 使用说明
正确的把通用底座与气灭控制器和气溶胶灭火装置安装好。
当需要起爆气溶胶灭火装置时，可以启动气灭控制器的喷洒功能。当气灭控制器喷洒启动后，气溶胶灭火装置控制盒会延迟 2 秒后起爆气溶胶灭火装置。
四、 技术参数
| 额定电压 | DC(-5-24)V |
| 适用温度 | -10℃~+50℃ |
| 外形尺寸 | 120×82×43mm |
| 重量(g) | |
| 输出能量 | 0.576±2% 焦耳 |
五、 装箱清单
| 品 名 | 规 格 | 数 量 |
|---|---|---|
| 气溶胶灭火装置控制盒 | JBF5183 | 1 |
| 使用说明书 | JBF5183.SM | 1 |
| 通用底座 | MCH00285.JJ | 1 |

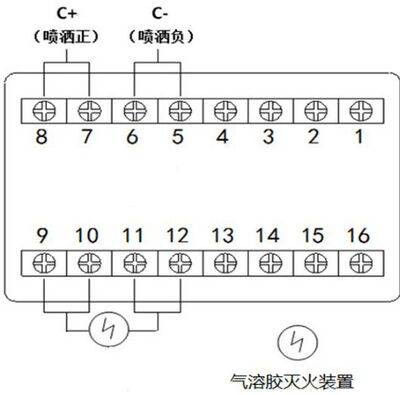

接线示意图
