JBF5203消防控制室图形显示装置

概述

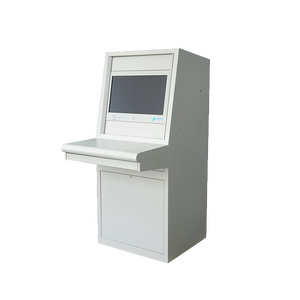

JBF5203 是青鸟消防股份有限公司推出的消防控制室图形显示装置，可与火灾报警控制器、电气火灾监控设备及可燃气体报警控制器等主机连接。该装置能在各种事件发生时及时显示相关事件信息，并显示相关部位在建筑平面图的实际位置。

产品特点

1. 支持中文、英文、法文界面。
2. 红色指示报警等状态，黄色指示故障等状态。
3. 接收火灾报警信号，3秒内显示报警信息。
4. 实时查询显示监控对象的地址、注释信息及状态。
5. 实时监视控制器通信工作状态，实现报警信息远程传送和查询。
6. 不能控制控制器复位、系统设定及联动设备启动和停止。
7. 显示报警分区建筑总平面布局图、建筑平面图和系统图。
8. 具有专用总指示功能。
9. 10秒内显示火灾报警信号状态信息，其他信号100秒内显示。
10）实时显示报警部位建筑位置、平面图及物理位置等信息。
11）左上角设有单独显示首火警部位。
12）具有手动查询火灾报警部位及相关信息的功能。
13）火灾报警或联动动作时显示报警点所处的报警平面图。
14）能手动复位。
15）接收到报警信息时可以同时发出声、光报警信号。
16）具有报警信息记录和存储功能。
17）记录值班及操作人员、产品维护保养记录、监控对象系统内各个消防设备的动态信息。
18）设有历史记录导出功能。
19）接通电源后直接进入操作界面，界面关闭时电源自动关闭。

性能参数

通讯接口：1. LAN (网口百兆)1 个 2. RS232 COM1 接口 1 个 3. RS232 COM2 接口 1 个 4. RS485 COM3 接口 1 个 5. USB HOST 接口 4 个 6. HDMI OUT 接口 1 个
输入电压：DC24V (DC18～30V)
功率：≤30W
液晶屏尺寸：18.5 寸
外形尺寸：L 482mm × W 72mm × H 311mm
重量：5.8Kg
使用环境：温度：-10～+55℃，相对湿度：≤95%
存储环境：温度：-20～+65℃，相对湿度：≤95%
执行标准号：GB 16806-2006《消防联动控制系统》
端子名称接线说明：DC24V IN 外接 DC24V 直流电源，无极性。RS232 COM1 RS232 COM2 用于青鸟消防系列火灾报警控制器、可燃气体报警控制器、电气火灾监控设备通讯，最长通讯距离为 10 米。RS485 COM3 预留。USB1/USB2/USB3 连接 USB 设备，支持 USB2.0。USB 连接 USB 设备，支持 USB3.0。HDMI OUT 高清多媒体接口。LAN 网络接口。

安装说明

篇幅过多，请查看《参考资料》下的说明书。

操作说明

篇幅过多，请查看《参考资料》下的说明书。

保养与维护

篇幅过多，请查看《参考资料》下的说明书。

注意事项、免责声明

篇幅过多，请查看《参考资料》下的说明书。

参考资料

文件:JBFASM-JBF5203 消防控制室图形显示装置 使用说明书 V1.0-20211109 1652164086669.pdf
