JBF5895 中继模块
参考资料
1 概述
当今社会随着科技的进步，网络通信的迅猛发展，消防系统也趋向于消防联网系统统一监控管理的方向发展。发达的网络通信系统，为消防联网系统提供了强有力的支持，远程消防联网系统已经成为现实，然而传统的消防设备通常为独立个体存在，各个厂家使用的通信协议、通信方式也不尽相同，因此产品块为解决将独立运行的消防设备的不同的协议转为统一的、标准化的协议应运而生。
JBF5895中继模块是青鸟消防股份有限公司推出的新一代网络通讯设备，可配接火灾报警控制器/消防联动控制器等报警设备，应用于需要远程消防联网监控场所。
1.1 产品特点
- 采用SMT表面贴装技术；
- 采用RS232串口与控制器配接，布线简单，通信稳定，适用面广；
- 通过TCP/IP方式与平台端通讯，可适用于局域网、广域网，通信稳定，适用性强；
- 极强的抗干扰能力，无论是硬件还是软件都有良好的抗干扰措施。
1.2 性能参数
环境特性
| 项目 | 参数 |
|---|---|
| 工作温度 | -10～+55℃ |
| 贮存温度 | -20～+65℃ |
| 相对湿度 | ≤93±3%，40±2℃（无凝露） |
防爆特性
| 项目 | 参数 |
|---|---|
| 防爆标志 | 不涉及 |
电气特性
| 项目 | 参数 |
|---|---|
| 工作电压 | DC24V (18V~28V) |
通讯特性
| 项目 | 参数 |
|---|---|
| 线制 | RS232（三芯电缆）；TCP/IP（标准网线） |
机械特性
| 项目 | 参数 |
|---|---|
| 颜色 | 灰色 |
| 外壳材质 | 金属 |
| 产品质量 | 约440g |
| 外形尺寸 | 148mm×89mm×36mm（宽×高×厚） |
认证特性
GB16806-2006《消防联动控制系统》

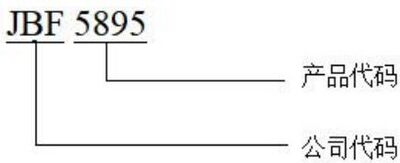

1.3 型号组成
2 安装说明
2.1 安装说明/步骤
- 中继模块采用壁挂或磁吸方式安装。
- 外形尺寸如图1所示：（单位mm）

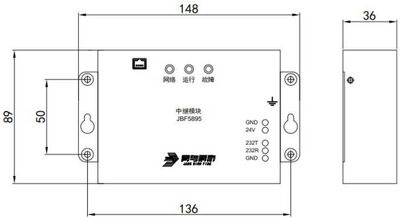

图1 外形尺寸图
2.2 接线说明
| 接线端子名称 | 端子及接线说明 |
|---|---|
| GND, 24V | 电源接口, 有极性要求。 |
| 232T, 232R, GND | 配接控制器RS232串口, 使用交叉线。232T是发送端, 232R是接收端, GND是信号地。 |
| 网口 | 网线长度不大于100米, 推荐使用超五类网线, 网线两端水晶头的压线顺序应遵循568B。 |
| 接地端子 | 连接保护地。 |
3 指示灯状态
| 网络灯 | 运行灯 | 故障灯 | 状态说明 |
|---|---|---|---|
| 熄灭 | 闪亮 | 熄灭 | 模块处于通讯状态。 |
| 熄灭 | 常亮 | 常亮 | 片外SPI FLASH数据校验错误，无法读取系统配置信息。 |
| 熄灭 | 闪亮 | 闪亮 | R232端口通讯故障。 |
| 常亮 | 常亮 | 闪亮 | 网线和网口接触异常。 |
| 常亮 | 闪亮 | 闪亮 | 自动获取IP地址失败。 |
4 配置方法
4.1 配置信息设置/查询
使用JBF589X配置工具配置模块。配置工具运行后的界面如下图所示：

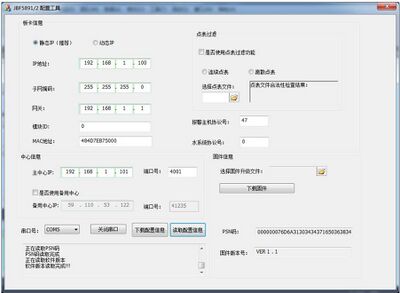

图2 配置工具运行界面
IP配置：推荐使用静态IP
先使用电脑从项目现场局域网获取网络配置信息，然后将获取到的IP地址、子网掩码、网关作为JBF5895的配置信息填写到配置工具相应的信息栏中。
若使用动态IP，则不用填写IP地址、子网掩码和网关这三项信息。
模块ID配置：
模块ID是一串数字，是平台方分配给每个终端设备的一串身份识别码。若平台方是青鸟云时，模块ID的值可以随意。
MAC地址配置：
MAC地址已在出厂时烧录完成，一般情况下不需要修改。
报警协议号：
参考《JBF-TD802传输设备安装配接信息表》
中心信息配置：
主中心IP、端口号需按照平台方提供的信息填写。
备用中心是主中心的替代。如果JBF5895与主中心连接失败，则会尝试与备用中心连接。如果平台方没有备用中心，则不要勾选备用中心选项。
点表过滤：
启用该功能后，JBF5895只上传点表中的点位报警信息（火警、故障等）。有连续点表和离散点表两种形式：

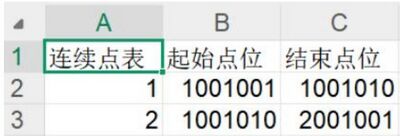

图3 连续点表

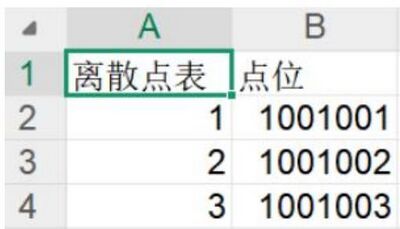

图4 离散点表
连续点表包含的点位有：1机1回路1号~1机1回路200号，1机2回路3号~1机2回路4号，1机2回路10号。
离散点表包含的点位有：1机1回路1号、1机1回路3号、1机2回路158号。
离散点表文件中的点位数量不能超过2048。连续点表文件中的点位区间数量不能超过1024。
PSN码：
用于在青鸟云登记注册JBF5895。出厂时已经烧录完成，无法修改。
固件版本号：
产品的固件版本，是只读信息，无法修改。
下载配置信息：
各项信息填写完成后，打开串口，然后点击“下载配置信息”按钮，配置信息下载完成，信息输出窗口会出现如下提示：
图5 配置信息下载完成]]
读取配置信息：
打开串口，然后点击“读取配置信息”按钮，读取完成后，相应的信息会显示在各自的串口中。信息输出窗口会出现如下提示：
图6 配置信息读取完成
4.2 下载升级文件
先打开串口，然后选择需要下载的BIN文件，再点击“下载固件”按钮，按钮变为不可用并提示“请将板卡重新上电”。JBF5895重新上电后，配置工具会开始下载BIN文件。
下载完成，最下方的窗口中会有相应的提示：

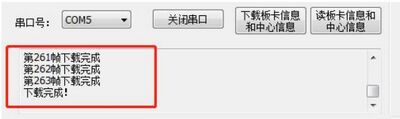

图7 升级成功提示
可以点击“读板卡信息和中心信息”按钮，查看固件版本，以验证串口升级是否成功。
5 故障分析及解决方法
| 序号 | 故障现象 | 原因及解决方法 |
|---|---|---|
| 1 | 中心故障 | 1. 接线故障，检查网线。 2. JBF5895配置信息是否正确。 3. 中心网络设置是否正确。 4. 模块电路板损坏，更换电路板。 |
| 2 | 串口故障 | 1. 接线故障，检查232接线。 2. 配接控制器串口设置是否正确。 |
6 维护保养
模拟火警：确认在平台接收到的信息与现场模拟信息一致，每个月试验次数不应少于2次。
7 开箱及检查
检查产品包装箱中是否含有以下物品：
| 名称 | 数量 |
|---|---|
| JBF5895中继模块 | 1只 |
| 产品使用说明书 | 1份 |
| 吸钉 M3-Φ6-13x12 | 4个 |
| 螺钉 JG-3ZH-M3×8 | 4个 |
如发现任意项有缺失或有损坏，请速与当地经销商联系。
8 注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对本说明书的最终解释权。
