JBF6180系列剩余电流式电气火灾监控探测器
产品概述

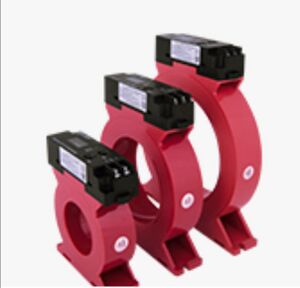

JBF6180系列剩余电流式电气火灾监控探测器自身具有液晶显示功能，共6种型号，分为两类：圆形互感器（JBF6180-100型、JBF6180-315型、JBF6180-630型）和长条形互感器（JBF6180-315C型、JBF6180-630C型、JBF6180-1000C型）。该系列探测器采用无极性二总线与监控设备主机通讯，当被保护线路中剩余电流达到报警设定值时，探测器会在30秒内发出报警信号，可以有效的保障安全用电和防止电气火灾的发生。
主要特性与参数
主要特性
1. 探测器和监控设备采用无极性两总线制连接方式，通讯稳定可靠，布线简便；
2. 探测器本身自带液晶显示器，可查看探测器总线地址，报警设定值，并进行模拟报警；
3. 探测器设有一个指示灯，闪烁时表示为正常工作状态，常亮为报警状态，能清楚地指示探测器的状态；
4. 探测器的报警设定值在50mA～1000mA的范围内可设，步距1mA，默认报警设定值为500mA；
5. 探测器低功耗工作，能够长距离（1500米）、满载运行；
6. 探测器能将实时的电流值、故障信号传送到配接的电气火灾监控设备；
7. 探测器报警设定值可通过专用电子编码器或监控设备在线实现现场设置；
8. 探测器的剩余电流互感器采用灌封工艺，耐受恶劣环境；
9. 探测器具有可读出产品PSN码，便于产品跟踪管理；
10. 能对探测器实行数字化标定校准，便于生产制造，降低产品造价。
主要参数
- 型号：JBF6180系列
- 检测对象：剩余电流
- 报警设定值：50mA～1000mA可设，步距1mA
- 通讯方式：无极性两总线
- 传输距离：≤1500m（线材规格不小于RVS-2×0.75mm²）
- 工作电流：<0.1mA
- 工作环境：温度-10℃～+40℃；相对湿度10%～93%（非凝露）
- 外形尺寸：92mm×30mm×112mm
产品规格与外观
型号规格表
详情请查看参考资料下的说明书
安装与布线
1. 探测器底部有2个螺钉固定用的安装孔，先将安装螺钉穿过安装孔，用螺钉或金属片将探测器固定在配电箱底板；
2. 再将用电设备的电源线穿过探测器内孔后再连接到用电设备；
3. 最后，将所有探测器连接至电气火灾监控设备。
注意：本产品应安装在干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。
调试及操作
1. 检查并确保设备与信号线路连接正确后才能通电；
2. 开启电气火灾监控设备，通过电气火灾监控设备登记探测器；
3. 查询并确认登记的探测器数量正确，监控设备端查看每个探测的实时值，如无其他异常情况，探测器开始正常进入监视状态。
设置总线地址及报警电流值：总线地址及报警电流值利用本公司专用的编码器进行操作设置。
常见故障与排除
详情请查看参考资料下的说明书
接线图
