概述

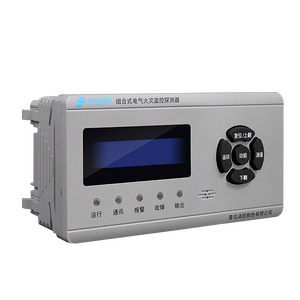

JBF6189-DW 是一款扩展了无线通讯功能的 4 路独立式电气火灾监控探测器。当被保护线路中剩余电流达到报警设定值或温度达到报警设定值时，探测器会在 30 秒内发出报警信号并能通过无线传输的方式将探测器状态上传至云平台，以及时提示与通知相应的工作人员，可以有效的保障安全用电和防止电气火灾的发生。可广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。 该电气火灾监控探测器产品的设计制造和检定符合以下国家标准：GB14287.2-2014《电气火灾监控系统》第 2 部分：剩余电流式电气火灾监控探测器、GB14287.3-2014《电气火灾监控系统》第 3 部分：测温式电气火灾监控探测器。设备具备 NB-IoT 通讯，可与手机 APP 以及青鸟智慧消防系统与平台连接，显示设备各种状态信息。
产品特点
探测器可连接 4 路传感器，每路通道所连接的传感器类型可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器探测器本身自带液晶显示器、声光警报功能和操作按键，可查看和设置探测器各通道连接传感器的类型，报警设定值，探测器总线地址，可以检测所有配接的剩余电流互感器、 温度传感器、电流互感器的在线状态和实时测量值。可以进行探测器自检探测器所连接传感器为剩余电流互感器时，报警设定值在 200~1000mA 的范围内，步距1mA，默认报警设定值为 500mA，探测器所连接传感器为温度传感器时，报警温度值设定在 55~140℃的范围内，步距 1℃，默认值为 85℃ 探测器各通道的传感器类型、报警设定值可通过控制器或探测器进行设置；探测器具备报警继电器和故障继电器；探测器具备 NB-IoT 通讯功能；扩展的无线通信功能可以随时将 JBF6189-DW 的各种状态信息分通道传输到青鸟云、APP，从而起到实时监控的效果
性能参数
工作温度 -10 ～ +50℃
贮存温度 -20 ～ +65℃
相对湿度 ≤ 95%( 无凝露 )
工作电压 AC220V 50 Hz
监视电流 <10mA
测量范围 剩余电流：40 ～ 1000mA；温度：0 ～ 140℃；电流：5 ～ 1000A；
报警设定值
剩余电流：200 ～ 1000mA 可设，步距 1mA
温度：55 ～ 140℃可设，步距 1℃
电流：5 ～ 1000A，步距 1A
确 认 灯
运行：通电后运行灯闪亮
通讯：通讯正常和运行灯交替闪亮，通讯异常熄灭
报警：任意通道报火警后，报警灯常亮
故障：任意通道报故障后，故障灯常亮；通讯故障闪亮
输出：当设备输出继电器动作后，输出灯常亮
通讯方式 NB-IoT
传感器连接线长度 ≤ 3m（ZR-RVS-2×1.0mm²）
外 观 PANTONE Q716-1-3
外壳材质 阻燃 ABS
产品质量 304g
外形尺寸 L 160mm × W 82mm × H 57.3mm
安装方式 柜门安装或导轨安装
执行标准：GB 14287.2-2014 《电气火灾监控系统》第 2 部分：剩余电流式电气火灾监控探测器；GB 14287.3-2014 《电气火灾监控系统》第 3 部分：测温式电气火灾监控探测器
故障调试
注意事项、免责声明
本产品应安装在干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。安装剩余电流互感器时要确保被检测供电线缆（或铜排）回路必须全部穿过剩余电流互感器贯穿孔，等电位线（或接地线）不可穿过探测器贯穿孔。剩余电流互感器与探测器之间的连线不允许开路。温度传感器与线缆必须处于一个良好的绝缘状态。探测器的所有安装应符合产品设计本身适用的环境条件，同时也要符合施工规范的要求。为了保证线路可靠性，不允许使用单股导线或者平行线。禁止在通电的情况下进行线路连接。设备使用前，需由当地经销商或技术服务部门使用 NB 测试仪，测量当地是否有 NB 信号，当地 NB 信号强度优于 -105dbm 可以使用，低于此指标或无信号，需要与运营商沟通。
参考资料
文件:JBF／ASM-JBF6189-DW型 组合式电气火灾监控探测器(NB型)使用说明书V1.1 20201216.pdf
