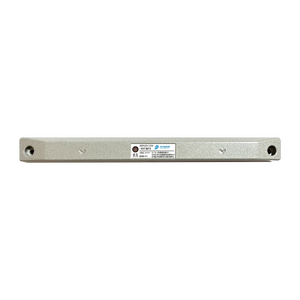

JBF62D-33M（防爆）双门一体式门磁开关
概述
JBF62D-32M/33M（规格：防爆型）一体式门磁开关是青鸟消防股份有限公司开发的产品，可直接接入防火门监控器的回路使用，用于实时监视常闭门（双门/单门）的状态，并将异常状况及时上报防火门监控器。该产品采用浇封型防爆结构，适用于一般工业与民用建筑中安装。
产品特点
JBF62D-33M(双门)金属一体式门磁开关产品特点 内置微处理器
铸铝材质
防护等级IP65
采用SMT表面贴装工艺
易于施工、维护,参照安装要求将产品安装于门框和门面上,线路检查完成后即可进行开通调试
工作电压范围广，可在DC 13-28V范围内正常工作
通信采用二总线技术，无极性要求，在保证低功耗同时使传输距离最远达1500m
施工中建议使用双绞线,导线截面积不小于1.5mm2
采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高
主要用于实时监视常闭门(单门/双门)的状态，并将异常状况及时上报监控器
性能参数
环境特性
工作温度: -10～+55℃
贮存温度: -20～+65℃
相对湿度: ≤ 95%（无凝露）
电气特性
工作电压: DC13V~28V，调制型，控制器提供
射频电磁场辐射抗扰度: 30V/M
监视电流: ≤ 0.25mA（DC24V）
报警电流: < 0.4mA（DC24V）
确认灯: 监视状态:“状态”灯每 4秒闪亮一次;故障状态:“状态”灯每 4秒连续闪亮两次
机械特性
外观: RAL9006（银色）
外壳材质: ADC12（铸铝）
产品质量: JBF62D-33M:161g;
外形尺寸:
JBF62D-33M(长x宽x高):240mmx22mmx18.5mm
通讯特性
线制: 二线制（无极性）
编址范围: 1～252
编址方式: 专用电子编码器、监控器在线编址
最远传输距离: 1500m（RVS-2×1.5mm²）
兼容性
兼容性: JBF-62S系列防火门监控器
认证特性
认证特性: 消防认证
执行标准
GB 29364-2012《防火门监控器》
安装调试步骤
安装说明/步骤
- 安装前用编码器写入相应地址码，采用明装方式固定在门框上，磁铁端固定在门扇上。
调试方法
- 使用电子编码器对门磁开关进行编码，安装后连接到防火门监控系统中进行登记和测试。
注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。
故障调试
62防火门一体式门磁开关（JBF62D-32P、JBF62D-32M、JBF62D-33P、JBF62D-33M）故障调试
接线图
