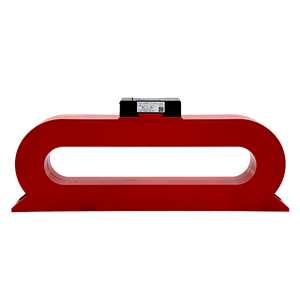

JBF62E-1000C 组合式电气火灾监控探测器
概述
JBF62E系列组合式电气火灾监控探测器(以下简称探测器)包括一路剩余电流互感器和一路可外接的温度传感器。当被保护线路中剩余电流达到报警设定值时,探测器会在30秒内发出报警信号，温度达到报警设定值时,探测器会在40秒内发出报警信号。可以有效的保障安全用电和防止电气火灾的发生。
产品特点
1.探测器和监控设备采用无极性两总线制连接方式,通讯稳定可靠,布线简便
2.探测器设有一个指示灯,能清楚地指示探测器的状态。绿色闪烁时表示为正常工作状态,红色常亮为报警状态,黄色常亮为故障状态
3.探测器能将实时的剩余电流值、温度值、报警信号和故障信号传送到配接的电气火灾监控设备
4.剩余电流报警设定值在200mA~1000mA的范围内，步距1mA,默认报警设定值为500mA;外接的温度传感器报警温度值设定在55°℃~140°℃的范围内，步距1℃℃，默认值为85°℃;剩余电流和温度的报警值与设定值之差的绝对值不大于设定值的5%
5.外接的温度传感器通道的使能开关可以在电气火灾监控设备或专用编码器上开启或关闭
6.探测器的地址可以通过编码器或电气火灾监控设备进行设置
7.每一个探测器具有唯一的产品序列码(PSN码),用于识别身份,便于产品跟踪管理
性能参数
环境特性
工作温度：-10~+50°C
贮存温度：-20~+65°C
相对湿度：≤ 95% (无凝露)
电气特性
工作电压：DC13~28V，调制型，控制器提供
监视电流：< 0.5mA (DC24V)
报警电流：< 0.72mA (DC24V)
确认灯：
正常状态指示红色闪烁，报警状态指示红色常亮，故障状态指示黄色常亮
机械特性
外 观：
信号处理单元颜色：黑色 (PANTONE BLACK C)
剩余电流互感器颜色：红色 (Pantone Q510-5-3)
外壳材质：ABS，阻燃 V0 级
产品质量：3350±200g
外形尺寸：详见外观及尺寸要求
通讯特性
线 制：二线制（无极性）
编址范围：1~252
编址方式：专用编码器编址、控制器编址
最远传输距离：1500m (RVS-2 x 1.5mm²)
兼容性
兼容性：配接 JBF6S30 电气火灾监控设备
探测特性
传感器数量：1个剩余电流通道，配备1只剩余电流互感器；1 个测温通道，可外 接TPS2-430G104F-1000 型温度传感器(传感器选配)
认证特性
消防认证
执行标准
GB 14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器》
GB 14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器》
