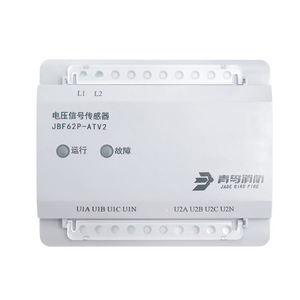

JBF62P-ATV2电压信号传感器
产品特点
1. 具有对双路三相三(四)线交流电压进行实时监测的功能，可在100秒内报出消防设备电源的供电中断、过压、欠压、缺相、错相等故障
2. 与监控器间采用无极性两总线连接方式，无需外接电源
3. 支持编码器编址和监控器编址,编址范围1~252
4. 兼容三相三线和三相四线监测,通过软件设置进行切换
5. 支持宽电压测量范围，支持AC50V~AC500V
6. 精度高，误差<5%
7. 采用低功耗设计,额定静态工作电流<0.4mA
8. 结构紧凑,节省安装空间,支持导轨式安装
9. 内部测量电路与被测电压、电流采用隔离方式,安全性能高
10. 接线端子上方具有防护盖板,安装、使用更安全
11. 结构件采用阻燃材料，满足V0等级阻燃要求
性能参数
环境特性
工作温度: -10～+55℃
贮存温度: -20～+65℃
相对湿度: ≤ 95%（无凝露）
电气特性
工作电压: DC13V~28V，调制型，控制器提供
监视电流: <0.4mA（DC24V）
报警电流: <0.5mA（DC24V）
确认灯: 正常工作状态:运行灯绿色闪亮;消防设备电源故障时的工作状态:故障灯黄色常亮。
机械特性
外观: PantoneQ716-1-3灰色
外壳材质: ABS，阻燃V0级
产品质量: 203g
外形尺寸: 110mm长×45mm宽×94.5mm高
通讯特性
线制: 二线制（无极性）
编址范围: 1～252
编址方式: 编码器编址、控制器编址
最远传输距离: 1500m（RVS-2×1.5mm²）
兼容性
兼容JBF-62S60消防设备电源状态监控器
探测特性
监测对象: 双路三相（三）线交流电压电流
电压监测范围: AC50V～AC500V
电压分辨率: 1V
过压百分比: 0%～20%
欠压百分比: 0%～20%
执行标准
执行标准: GB 28184-2011《消防设备电源监控系统》
接线图
