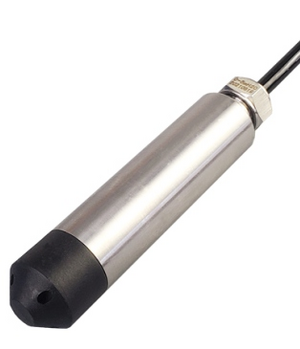

高清图片
技术特点
304不锈钢外壳配以聚氨酯电缆，介质兼容性强。
4-20mA/0.5-4.5V/0.5-2.5V输出可选。
采用隔离膜扩散硅压力传感器作为感压元件。
体积小巧，直径22mm。
MD-L100E系列经济型液位变送器基于液体静压式原理测量液位或水深，采用高性能的隔离膜扩散硅传感器，再通过精密的温度补偿技术以及水密封技术，将静压转换为标准电信号输出。
MD-L100E系列经济型液位变送器，采用304不锈钢外壳，带有屏蔽层的聚氨酯电缆，保证其具有优异的耐腐蚀特性，可靠地用于水库、河道、污水处理、城市供水等水位测量。
产品应用
民用水池、 水箱液位测量、 水文水利系统、 其他液体液位测量
船用液位测量、 机车注车注位测量、 城市排水系统、 江河湖泊水位测量
技术参数
| 参数 | 数值 |
|---|---|
| 量程 | 0～3m…5m…10m…100mH2O |
| 过程压力 | 200% |
| 选配 | 工业防爆型壳体 |
| 传输距离 | ≥1Km(4-20mA) |
| 精度等级 | 0.5%FS |
| 长期稳定性 | 典型：1.025%FS/年 |
| 零点液位漂移 | 典型：±0.02%FS/℃, 最大±0.05%FS/℃ |
| 灵敏度液位漂移 | 典型：±0.02%FS/℃, 最大±0.05%FS/℃ |
| 供电电压 | 12-28V (典型24V) |
| 输出信号 | 4-20mA/0.5-4.5V/0.5-2.5V |
| 工作温度 | -10～60℃ |
| 补偿温度 | -10～60℃ |
| 储藏温度 | -20～85℃ |
| 电气保护 | 防反接保护, 过电压保护 |
| 防护等级 | IP68 |
| 测量介质 | 水及与不锈钢不兼容的液体 |
| 压力接口 | 投入式 |
| 主要材质 | 304不锈钢(外壳)，聚氨酯(线缆) |

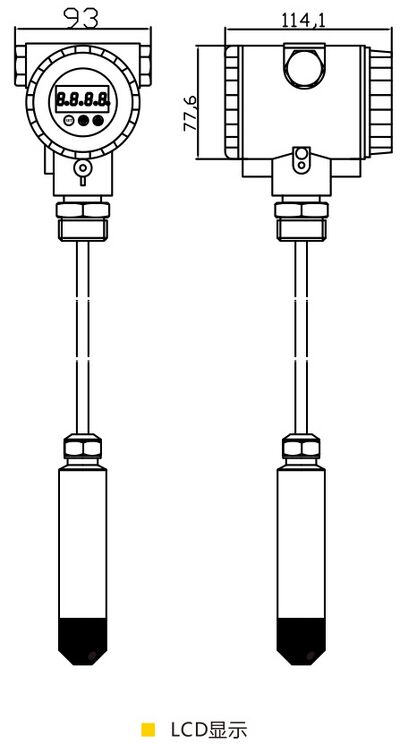

外形尺寸

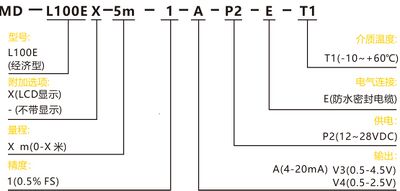

选型指南
说明：
1. 可能存在无法对应的产品选型，具体请登录公司网站http://www.meokon.cn 查询或咨询技术工程师。
2. 本文档提供的规格代表出版时的技术状态，我们保留对规格和材料进行变更的权利。
3. 订购信息：型号/测量量程/输出信号/精度/电气连接/介质温度/过程连接/应用领域。
