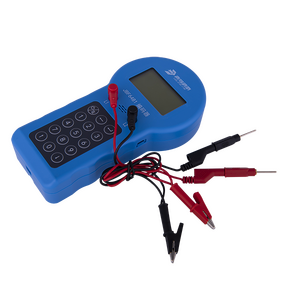

JBF6481-E编码器
概述
JBF6481-E 编码器是青鸟消防股份有限公司设计的一款调试工具，具有对我公司生产的编码型现场部件进行读码、写码、调试、设置等功能。 - 产品特点：内置微处理器，采用 SMT 表面贴装工艺，具有现场设备的地址写入、读出功能，配置详细设置功能，测试、控制功能，连续编址时地址号自动加一的功能，支持配接外供电源，低电压报警功能，中、英文显示界面切换功能。 - 适用范围：适用于公司火灾自动报警系统、气体灭火系统、电气火灾监控系统等现场部件的编码和设置。 - 型号组成：JBF6481-E。
工作原理
编码器内置微处理器，内部实现消防总线协议，当消防总线连接现场设备时，可为现场设备提供电源并与现场设备进行通信，实现对现场设备的写地址、读地址以及控制动作等功能。
性能参数
- 环境特性：工作温度 -10～+55℃，贮存温度 -20～+65℃，相对湿度 ≤95%(无凝露)。 - 电气特性：工作电压 DC5V，待机功耗 130mW，最大功耗 380mW，工作电源 5#AA 镍氢电池×4 节或通过 Micro USB 接口电源供电（DC5V）。 - 通讯特性：线制二线制，兼容多种消防系统。 - 机械特性：外观 PANTONE 285C 蓝色，外壳材质 ABS，产品质量 232.5g，外形尺寸 L195mm×W100×H35。
功能描述及使用方法
- 开机：按下“功能键”完成开机，显示功能菜单，通过“向上键”或“向下键”选择所需功能，按下“确认键”进入相应功能。 - 编码器系统选择：根据不同设备型号选择对应的系统。 - 地址设置：选择“地址设置”功能，输入地址号，按下“确认键”给现场部件写入对应地址。 - 地址读取：选择“地址读取”菜单，按下“确认键”读取现场部件的地址。 - 部件调试：可选功能包括查询类型、批量测试、单个测试。 - 编码器设置：可对编码器的自动关机、背光、编码器语言和专家模式进行设置。 - 参数设置：针对62系列火灾报警设备，可读取单个目标部件参数，通过“向上键”或“向下键”重新设置参数。 - 部件功能配置：针对61S子系统设备，可对防火门接口设置、测温电气火灾设置、剩余电流模块设置等进行配置。 - 部件信息读取：可选功能，可读取现场部件的地址、渠道、软件、硬件、主/子类型、PSN信息等。 - 关机：长按“功能键”进行关机处理。
开箱及检查
打开包装后，本产品应该包括编码器、编码器测试套线、编码器挂件带、说明书、圆头带垫螺钉。如发现缺失或损坏，请及时联系。
故障分析与排除
- 失败（写地址时）：可能是接线不良或编码器协议设置错误，需重新连接编码器与现场部件；确认现场部件与编码器设置的协议一致。 - 部件地址：000（读地址时）：可能是接线不良或编码器协议设置错误，需重新连接编码器与现场部件；确认现场部件与编码器设置的协议一致。
保养、维护
- 日常维护、保养、校准，定期进行编码、读码测试，建议每半年一次。在编码器长时间不使用时，需将电池卸掉，防止电池漏液，损坏编码器。
注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行使用。 - 本公司保留对本说明书的最终解释权。
