1 概述

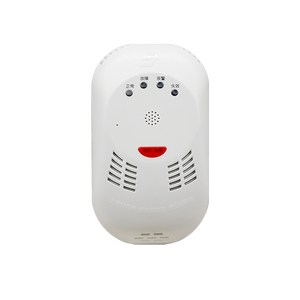

JM-JBF-VS50N 为家用可燃气体探测器（以下简称探测器），用于探测可燃气体（一氧化碳 CO）的泄漏，当浓度达到报警动作值时，发出报警和控制信号。提示相关人员及时采取措施排除隐患，实现早期预防，避免火灾、人员伤亡事故的发生。
适用于使用管道煤气、人工煤气或一氧化碳气体产生和聚集的场所。
1.1 产品特点
- 探测器为独立式安装设备，内置优质电化学气敏元件、高性能微处理器 ，采用 SMT表面贴装工艺，可靠性高，一致性好。同时探测器还具有灵敏度高、抗酒精、温湿度变化影响能力强等优点。
- 通讯方式：NB-IOT；
- 远程智能报警，可用手机 APP、青鸟云 web 端查看设备状态；
- 探测器具有低限、高限报警功能。
1.2 适用范围
- 探测器安装于现场，用于监测现场气体（一氧化碳）泄漏，在检测到一氧化碳气体并达到动作值后，指示灯红灯常亮并有蜂鸣声。
- 设计遵照 GB 15322.2-2019《家用可燃气体探测器》国家标准。
- 适用于使用管道煤气、人工煤气或一氧化碳气体产生和聚集的场所。

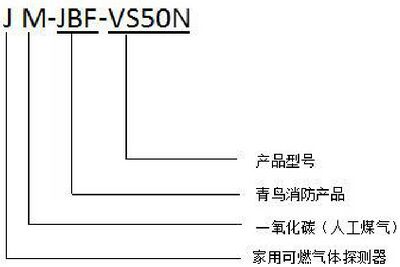

1.3 型号组成
2 工作原理
家用可燃气体探测器(以下简称探测器)，探测器由传感器、NB 模块、控制芯片及其外围电路组成。能够实时监测一氧化碳气体，对环境进行实时性检测，一旦检测到一氧化碳气体，并且达到动作值后，指示报警灯红灯常亮并伴有蜂鸣声。探测器将数据（正常、故障、报警等数据）发送至无线模块，无线模块再将数据传输至手机 APP、青鸟云 web 端，可通过手机 APP、青鸟云 web 端查看设备状态。
3 性能参数
环境特性
| 工作温度 | -10～+55℃ |
| 贮存温度 | -25℃～+60℃ |
| 相对湿度 | ≤95%（无凝露） |
防爆特性
防爆标志 不涉及
电气特性
| 工作电压 | AC220V/50Hz （±15%） |
| 报警动作值 | 150×10^-(体积分数） 一氧化碳（CO） |
| 稳定性 | ≤±50×10^-(体积分数) |
| 确认灯 | 绿色指示灯（常亮预热、闪亮巡检） 红色指示灯（常亮报警） 黄色指示灯（常亮故障） 黄色指示灯（闪亮传感器失效） |
| 响应时间 | ≤60s |
| 报警声信号 | ≥75dB(1m) |
| 低浓度响应 | 在70×10^-(体积分数)的环境中，60min 内不报警，180min 内报警 |
| 控制输出接口 1 | 继电器接口(触点容量 DC30V/3A 或 AC250/5A) |
| 控制输出接口 2 | 预留 |
| 传感器及使用寿命 | 电化学传感器、使用寿命 5 年 |
| 数据读取接口 | 参照国标 GB 15322.2-2019 附录 A |
| 联网接口输出信号的 类型、参数 | 采用 TTL 串行通讯信号电平，波特率为 4800bps。上位机发出查询命令后， 探测器反馈 13 字节数据， 分别为 3 字节命令标志，1 字节预留，2 字节浓 度，6 字节数据和状态，1 字节版本。 |
| 探测器报警记录 | 200 条 |
| 探测器报警恢复记录 | 200 条 |
| 探测器故障记录 | 100 条 |
| 探测器故障恢复记录 | 100 条 |
| 探测器掉电记录 | 50 条 |
| 探测器上电记录 | 50 条 |
| 气体传感器失效记录 | 1 条 |
通讯特性
| 线 制 | AC220V |
| 编址范围 | 不涉及 |
| 编址方式 | 不涉及 |
| 最远传输距离 | 不涉及 |
| 通讯方式 | NB-IOT |
机械特性
| 外 观 | PANTONE Q752-2-5 白色 |
| 外壳材质 | ABS |
| 产品质量 | 约 180 克 |
| 外形尺寸 | 1.130mm×W74mm×H50mm |
探测特性
| 保护面积 | 保护面积 20-30m² |
认证特性
消防认证、无线认证
执行标准
1） GB 15322.2-2019《可燃气体探测器第 2 部分：家用可燃气体探测器》
4 安装和调试
4.1 安装说明
- 探测器应与燃气源安装在同一房间内；安装位置距灶具或气源的水平距离应大于0.5m，小于4m的墙上，壁挂式安装。

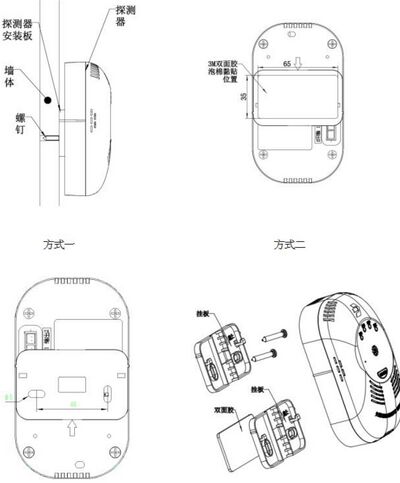

- 探测器的挂板采用两颗螺钉（方式一）或泡棉双面胶粘贴（方式二）固定。挂板固定后，再将探测器安装在挂板上。如需使用粘贴安装方式，需保证安装平面清洁、平整，并需定期检查探测器与墙壁是否粘贴牢固，防止发生掉落，造成不必要的损失和伤害（如果未定期检查，因探测器掉落而导致的意外和安全事故需用户自行承担责任），参照下图：
- 安装挂板固定螺丝时，电动改锥调好力矩，防止力矩过大螺丝安装过紧导致底座变形。
- 设备安装时避免安装在离炉具太近，以免探测器受火焰的烘烤。不能安装在油烟或扬尘大的位置，以免进气孔进气不畅。
避免安装在风速大的通道或窗口、浴室或存放大量油漆等挥发性有机物区域，否则可能引发误报。
4.2 安装步骤
采用螺丝安装时，用两颗螺钉将挂板固定在墙上，然后将探测器按照箭头的方向安装到挂板的卡扣上。
采用泡棉双面胶粘贴安装方式时，对固定面进行清洁处理，使得该位置光滑、平整、干燥、洁净。将泡棉双面胶一面粘贴在挂板上，另一面粘贴在处理过的墙壁上用力按压，使泡沫双面胶和墙壁粘合到位，保证探测器不脱落。
将220V电源线通电后，探测器绿灯常亮进入预热态，约90s后绿灯闪亮进入正常巡检态。
4.3 操作说明
预热状态：接通电源后，绿灯常亮，预热持续时间约90s。
巡检状态：预热结束后，绿灯闪亮，进入正常巡检状态，此状态能够探测可燃气体。
报警状态：进入巡检状态后，当空气中被测气体浓度达到报警动作值时，进入报警状态，此时红灯常亮，蜂鸣报警，并输出控制信号。
故障状态：若黄灯常亮，并且蜂鸣声响，表示探测器发生故障；若黄灯闪亮，表示传感器失效。
自检状态：短按自检按键2s，用于检测探测器的声光指示功能是否正常，控制输出接口在自检期间延时10s动作。
消音状态：长按消音按键6s，用于停止报警或故障蜂鸣。
4.4 调试方法
按下面的流程，检测其功能。需特别注意：由于火警声音响度极高，为避免损伤听力，测试时应保持50cm以上的距离！
- 注册登记
首先请用户扫描下图二维码（浏览器扫描），或在华为应用市场/小米应用商店/oppo软件商店/应用宝/App Store中，搜索“青鸟消防卫士”，下载“青鸟消防卫士”APP，并按照以下步骤进行注册
APP二维码
用户注册步骤：点击青鸟消防卫士 APP，再上下拖动点击家庭版。进入后点击注册新账号后。按照相关内容填写完成注册后，输入账号密码登陆软件。
- APP 使用方法概述
个人用户使用APP 打开软件后，点击正下方二维码扫描框，扫描探测器后壳上二维码（注：二维码下方有PSN），按照APP界面所需填写信息对应选择（设备型号及服务商参考产品标签， 注：信息录入时服务商信息详见产品标签（电信、移动、联通）），使用手机添加关注设备后， 手机APP上可实时接收到所关注设备的报警故障等信息（注：APP后台运行未被清理），详细APP介绍见“我的→帮助文档”。
- 功能测试
报警功能：人为模拟报警，探测器发出报警声响，指示灯红色常亮。
消音功能：在报警状态下，用户可以按下“消音”按键，报警的鸣响暂停，指示灯红色常亮，探测器处于消音状态。
自检功能：短按按键2s，松开后，绿色指示灯（正常）、黄色指示灯（故障）、红色指示灯（报警）、黄色指示灯（失效）依次点亮，之后伴有蜂鸣声，延时8s继电器输出动作。
5 故障分析与排除
| 故障现象 | 原因 | 措施 |
|---|---|---|
| 工作灯不亮 | 1.AC220V电源供电异常； 2.指示灯坏； |
1.检查220V电源是否接通，且在额定范围内； 2.与经销商联系维修； |
| 故障黄灯常亮 寿命黄灯闪亮 | 1.传感器故障或失效； | 1.与经销商联系维修； |
| 通入检测气体不报警 | 1.预热状态未结束； 2.气体消散较快或浓度不 足； |
1.等待预热结束； 2.保障气源类型或浓度满足要 求； |
6 保养、维护
- 定期进行报警检验，建议至少每半年一次。
- 定期维护，建议每月清除一次探测器表面的灰尘，保持进气口通畅。如发现探测器失效，需尽快维修或更换。
- 探测器工作时，有轻微发热属正常现象。
- 本探测器可减少事故的发生，但不能确保万无一失。除正确维护和使用本探测器外，还应加强安全防患意识。
- 使用本产品时应注意警告用语：“失效灯闪亮，探测器失效，请及时更换”。
7 开箱及检查
如发现有损坏，请速与我们联系，在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。
8 注意事项、免责声明
- 用户应当按照本说明书规定的适用范围、环境条件、安装要求、定期试验维护及保养等规范使用本产品，否则本产品可能无法正常发挥功能。
- 本产品的主要报警方式为声光报警，尽管本产品的报警声大于75dB（1m），但是对于部分听力受损或退化的人群，仍然存在听不到本产品报警声的可能。
- 非专业人员请勿打开机壳，以免触电。
- 使用粘贴安装方式时，须定期检查探测器与墙壁是否粘贴牢固，防止发生掉落，造成不必要的损失和伤害。
- 本公司保留对本说明书的最终解释权。
